Análise detalhada dos sistemas de pinça de freio a disco pneumático

Análise detalhada dos sistemas de pinça de freio a disco pneumático

No mundo dos veículos comerciais pesados, a segurança é fundamental. Para caminhões, ônibus e guinchos que transportam toneladas de peso, um sistema de freio eficaz afeta diretamente não apenas a segurança do veículo, mas também a segurança de todos na estrada. É aqui que entram em cena os sistemas de pinça de freio a disco pneumático, que representam o auge da tecnologia moderna de freios para serviços pesados. O desempenho, a durabilidade e o controle superiores que oferecem em comparação com os freios a tambor tradicionais tornam esses sistemas indispensáveis para as frotas atuais.

Então, o que são exatamente esses sistemas e quais são os detalhes que os tornam tão bem-sucedidos sob cargas pesadas? Vamos dar uma olhada mais de perto.

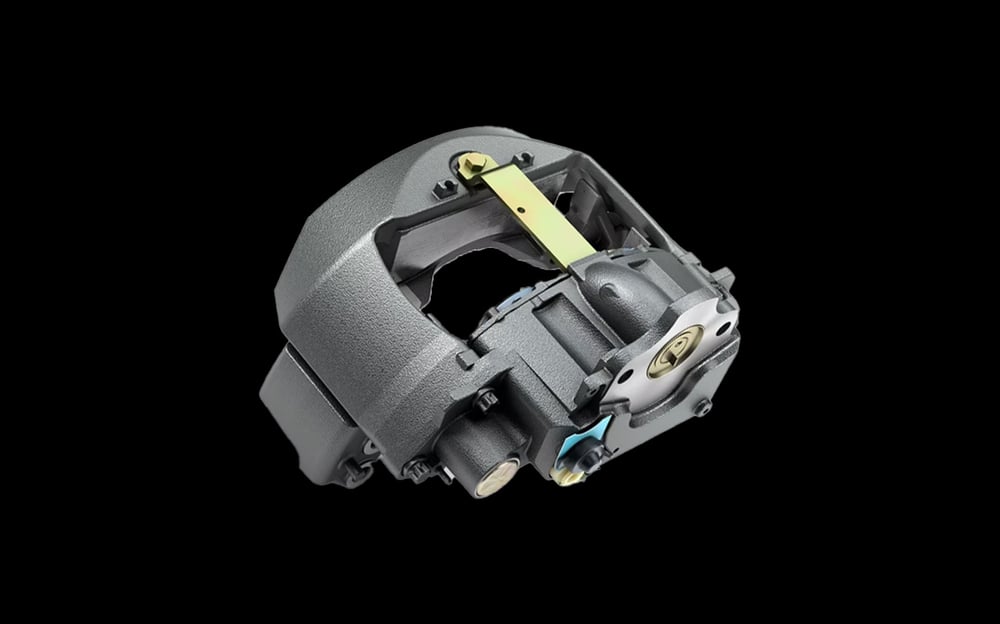

O que é um sistema de pinça de freio a disco pneumático e por que é tão importante?

Em termos simples, um sistema de pinça de freio a disco pneumático é um mecanismo que aplica pressão ao disco de freio de um veículo usando ar comprimido, reduzindo a velocidade ou parando o veículo por meio de atrito. A principal razão para seu uso em veículos comerciais pesados é sua capacidade de converter energia cinética elevada em energia térmica de forma rápida e segura.

Os veículos pesados requerem muito mais energia para parar do que os veículos de passageiros. Ao viajar em altas velocidades ou em terrenos inclinados com cargas pesadas, é vital que o sistema de freio funcione de forma instantânea e consistente. Os freios a disco pneumáticos minimizam o risco de desvanecimento mesmo nessas condições desafiadoras, proporcionando uma frenagem consistente e potente.

Componentes básicos do sistema

Um sistema de freio a disco pneumático não é apenas uma pinça. Seus principais componentes e suas funções são os seguintes:

1. Disco de freio (rotor): Uma peça circular feita de ferro fundido ou ligas especiais que gira com a roda. É a superfície contra a qual as pastilhas de freio pressionam durante a frenagem. Ela desempenha um papel fundamental na dissipação do calor.
2. Pastilhas de freio: São peças feitas de materiais compostos com alto coeficiente de atrito, localizadas dentro da pinça e que pressionam ambas as superfícies do disco durante a frenagem. Elas são as principais peças consumíveis que se desgastam.
3. Pinça de freio: O corpo principal do sistema. Abriga as pastilhas de freio e transmite a força de frenagem ao disco. Normalmente está disponível em um dos dois tipos principais:
• Pinça fixa: Não se move durante a frenagem, contém vários pistões (geralmente em ambos os lados do disco) e os pistões empurram as pastilhas em direção ao disco.
• Pinça flutuante: Um ou dois pistões estão localizados em um lado do disco. Enquanto os pistões empurram a pastilha interna contra o disco, o corpo da pinça se move em pinos deslizantes, permitindo que a pastilha externa aplique pressão no disco. Ambos os tipos podem ser usados em veículos pesados, mas o tipo flutuante pode ser mais comum.
4. Pistões da pinça: São os elementos que recebem a força mecânica do atuador do freio a ar e empurram as pastilhas de freio em direção ao disco. Em sistemas pneumático-hidráulicos, onde a pressão do ar é convertida em pressão hidráulica, também podem estar presentes pistões hidráulicos, mas em sistemas puramente pneumáticos, eles atuam como atuadores mecânicos diretos.
5. Atuador/câmara do freio a ar: Esta é a parte do sistema de freio operada a ar. Quando o pedal do freio é pressionado, o ar pressurizado da válvula do freio enche este atuador. O diafragma ou pistão interno converte a pressão do ar em uma força de impulso mecânica e transmite essa força ao mecanismo da pinça.
6. Elementos de conexão e mecanismos: São braços, eixos ou mecanismos de impulso direto que transmitem a força do atuador do freio a ar para os pistões da pinça. Esses mecanismos podem variar dependendo do projeto da pinça (por exemplo, impulso direto ou por alavanca, ao contrário do sistema S-cam).
7. Sistema de ar: O sistema principal consiste em um compressor, tanques de ar, reguladores, válvulas de freio e linhas de ar que fornecem o ar pressurizado necessário para a frenagem.

Operação: O poder do ar pressurizado

A operação do sistema de freio a disco pneumático é simples em princípio, mas seus detalhes são uma maravilha da engenharia:

1. Solicitação de freio: Quando o motorista pressiona o pedal do freio, esse movimento é transmitido à válvula de freio.
2. Fluxo de ar: A válvula de freio permite que o ar de alta pressão armazenado nos tanques de ar flua para os atuadores do freio a ar nas rodas.
3. Geração de força mecânica: O ar pressurizado que entra no atuador move o diafragma ou pistão dentro dele. Esse movimento é transmitido aos pistões da pinça por meio do mecanismo conectado (haste ou alavanca).
4. Contato da pastilha de freio: Os pistões da pinça pressionam as pastilhas de freio contra o disco de freio usando a força transmitida a eles. Se for uma pinça flutuante, enquanto o pistão empurra uma pastilha, o corpo da pinça também desliza, permitindo que a outra pastilha se aproxime do disco.
5. Atrito e desaceleração: A alta força de atrito gerada entre as pastilhas de freio e a superfície do disco desacelera o disco giratório, fazendo com que a roda e, portanto, o veículo diminuam a velocidade ou parem. Durante esse processo, a energia cinética é convertida em energia térmica.
6. Liberação: Quando o motorista tira o pé do pedal do freio, a válvula do freio corta o fluxo de ar para os atuadores e permite que o ar dentro do atuador escape. À medida que a pressão do ar diminui, os pistões se retraem e as pastilhas se separam do disco, encerrando o atrito.

Vantagens das pinças de freio a disco pneumático: por que são preferidas?

As vantagens poderosas por trás do uso generalizado de sistemas de freios a disco a ar em veículos comerciais pesados são as seguintes:

• Desempenho e consistência de frenagem superiores: Graças à estrutura aberta dos discos e ao contato mais direto entre as pastilhas e os discos, o calor é distribuído de forma muito mais eficaz. Isso reduz drasticamente o risco de perda de eficiência dos freios, especialmente durante frenagens prolongadas ou intensas. A força de frenagem é menos afetada pelas flutuações de temperatura, resultando em distâncias de parada mais curtas e seguras.
• Gerenciamento eficaz do calor: O design aberto dos discos permite que o calor se dissipe rapidamente no ar circundante. Alguns discos possuem canais de resfriamento especiais (discos ventilados), que aumentam ainda mais a dissipação do calor. Um melhor gerenciamento do calor prolonga a vida útil das pastilhas e dos discos e mantém a eficiência da frenagem.
• Menores requisitos de manutenção e fácil manutenção: Possuem menos peças móveis do que os freios a tambor (por exemplo, came em S, molas, ajustadores). O desgaste das pastilhas de freio geralmente pode ser facilmente verificado visualmente ou com sensores eletrônicos através da pinça. A substituição das pastilhas de freio é geralmente mais rápida e prática do que nos freios a tambor. Os sistemas de ajuste automático eliminam a necessidade de ajuste manual nos freios a tambor.
• Maior vida útil (média): A melhor gestão do calor garante um desgaste mais equilibrado das pastilhas. Além disso, o design mais simples do sistema pode reduzir o potencial de avarias (com manutenção adequada).
• Controle aprimorado e integração ABS/EBS: Os freios a disco pneumáticos oferecem uma resposta mais linear à pressão aplicada no pedal do freio. Isso oferece ao motorista um controle mais preciso. Eles são totalmente compatíveis com os sistemas de freios eletrônicos (EBS) e os sistemas de freios antibloqueio (ABS), evitando o bloqueio das rodas e ajudando a manter a estabilidade do veículo, mesmo em condições desafiadoras da estrada. Eles também servem como base para os modernos sistemas de freios de emergência (AEBS).

Potenciais desvantagens e considerações

Como qualquer sistema, os freios a disco pneumáticos apresentam alguns desafios:

• Maior custo de investimento inicial: Eles normalmente têm um custo de instalação inicial mais alto em comparação com os sistemas de freios a tambor tradicionais. Os processos de fabricação precisos e os materiais utilizados contribuem para esse custo.
• Custos de peças de reposição e requisitos de especialização: Os componentes da pinça (pistões, vedações, graxas especiais) e os discos podem ser mais caros do que os componentes dos freios a tambor. O diagnóstico, o reparo e a manutenção dos sistemas exigem conhecimento especializado e experiência com sistemas pneumáticos e mecanismos de pinça. A instalação inadequada ou o uso de peças de baixa qualidade podem representar sérios riscos à segurança.

Dicas de manutenção e uso: prolongue a vida útil do seu sistema

A manutenção regular é essencial para manter o seu sistema de freios a disco pneumáticos funcionando da melhor forma possível:

• Inspeções visuais regulares: Antes de cada viagem, verifique se os discos apresentam danos visíveis (rachaduras, arranhões excessivos), desgaste excessivo das pastilhas ou condições anormais ao redor das pinças (ruído de vazamento de ar, vazamento de óleo/graxa).
• Limites de desgaste: Meça periodicamente se as pastilhas e os discos de freio atingiram os limites mínimos de desgaste especificados pelo fabricante. Monitore os indicadores de desgaste. Substitua todas as peças que excedam os limites.
• Inspeção do mecanismo da pinça: Certifique-se de que a pinça se move livremente (tipo flutuante) ou que os pistões se movem para frente e para trás sem emperrar. Verifique se há corrosão, acúmulo de sujeira ou danos.
• Inspeção da vedação e da junta: Certifique-se de que as vedações e juntas ao redor dos atuadores do freio a ar e dos pistões da pinça estão intactas e não apresentam vazamento de ar. Vazamentos reduzem a potência de frenagem.
• Inspeção do sistema de ar: Certifique-se de que o compressor está a funcionar corretamente, que os tanques de ar mantêm pressão suficiente e que não há fugas de ar nas linhas ou pontos de conexão. Verifique o funcionamento das válvulas de freio.
• Lubrificação adequada: Use o tipo adequado de lubrificante (se aplicável) nos locais e intervalos especificados pelo fabricante. A lubrificação inadequada ou a falta de lubrificação podem causar o travamento do mecanismo da pinça.
• Serviço profissional: Para manutenção periódica e em caso de mau funcionamento, consulte sempre um centro de serviço autorizado especializado em sistemas de freios a ar. O diagnóstico correto, o uso de peças originais ou de qualidade equivalente e a instalação adequada são essenciais.
• Drenagem de água: Drene regularmente a umidade dos tanques de ar. A umidade no ar pode congelar no inverno ou causar corrosão com o tempo, danificando o sistema de freios.

Segurança, regulamentos e perspectivas futuras

Os sistemas de freios a disco pneumáticos são um componente fundamental dos padrões de segurança modernos para veículos comerciais pesados. Muitos regulamentos internacionais (por exemplo, o regulamento europeu ECE R13) incentivam ou exigem o uso de freios a disco para categorias e pesos específicos de veículos. Esses sistemas fornecem uma plataforma ideal para que sistemas de segurança ativa, como ABS e EBS, operem em seu potencial máximo.

No futuro, com a adoção generalizada de tecnologias de veículos sem motorista e sistemas de frenagem de emergência mais avançados, a precisão, a velocidade e a confiabilidade dos freios a disco a ar se tornarão ainda mais críticas. Portanto, investir em sistemas de freios a disco a ar não só ajudará os proprietários e operadores de frotas a atender às normas de segurança atuais, mas também servirá como um passo estratégico para o futuro.

Conclusão

Os sistemas de pinça de freio a disco a ar são componentes críticos que revolucionam o desempenho de frenagem e a segurança de veículos comerciais pesados. Apesar do custo inicial de investimento, a potência de frenagem superior, a resistência ao calor, os baixos requisitos de manutenção e os recursos avançados de controle que eles oferecem proporcionam vantagens significativas a longo prazo.

A compreensão adequada desses sistemas, juntamente com a manutenção regular e profissional, aumentará a eficiência operacional dos operadores de veículos pesados, garantindo a máxima segurança nas estradas. Os freios a disco pneumáticos são um componente indispensável do transporte moderno, garantindo viagens seguras mesmo sob cargas pesadas.
