W świecie ciężkich pojazdów użytkowych bezpieczeństwo ma ogromne znaczenie. W przypadku ciężarówek, autobusów i lawet przewożących tony ładunku skuteczny układ hamulcowy ma bezpośredni wpływ nie tylko na bezpieczeństwo pojazdu, ale także wszystkich uczestników ruchu drogowego. W tym miejscu do gry wchodzą układy hamulców tarczowych pneumatycznych, stanowiące szczyt nowoczesnej technologii hamulców do pojazdów ciężarowych. Doskonała wydajność, trwałość i kontrola, jaką oferują w porównaniu z tradycyjnymi hamulcami bębnowymi, sprawiają, że układy te są niezbędne w dzisiejszych flotach.

Czym więc dokładnie są te układy i jakie szczegóły sprawiają, że tak dobrze sprawdzają się przy dużych obciążeniach? Przyjrzyjmy się temu bliżej.

Czym jest układ hamulców tarczowych pneumatycznych i dlaczego jest tak ważny?

W najprostszym ujęciu układ hamulców tarczowych pneumatycznych to mechanizm, który za pomocą sprężonego powietrza wywiera nacisk na tarczę hamulcową pojazdu, spowalniając lub zatrzymując pojazd poprzez tarcie. Głównym powodem stosowania tego układu w ciężkich pojazdach użytkowych jest jego zdolność do szybkiego i bezpiecznego przekształcania dużej energii kinetycznej w energię cieplną.

Ciężkie pojazdy potrzebują znacznie więcej energii do zatrzymania się niż samochody osobowe. Podczas jazdy z dużą prędkością lub po pochyłym terenie z dużym obciążeniem niezwykle ważne jest, aby układ hamulcowy działał natychmiastowo i niezawodnie. Hamulce tarczowe pneumatyczne minimalizują ryzyko zaniku skuteczności nawet w tych trudnych warunkach, zapewniając stałą i skuteczną skuteczność hamowania.

Podstawowe elementy układu

Układ hamulcowy z hamulcami tarczowymi pneumatycznymi to nie tylko zacisk. Jego główne elementy i ich funkcje są następujące:

1. Tarcza hamulcowa (wirnik): Okrągła część wykonana z żeliwa lub specjalnych stopów, która obraca się wraz z kołem. Jest to powierzchnia, na którą naciskają klocki hamulcowe podczas hamowania. Odgrywa kluczową rolę w odprowadzaniu ciepła.
2. Klocki hamulcowe: Są to części wykonane z materiałów kompozytowych o wysokim współczynniku tarcia, które znajdują się wewnątrz zacisku i naciskają na obie powierzchnie tarczy podczas hamowania. Są to główne części zużywające się, które ulegają zużyciu.

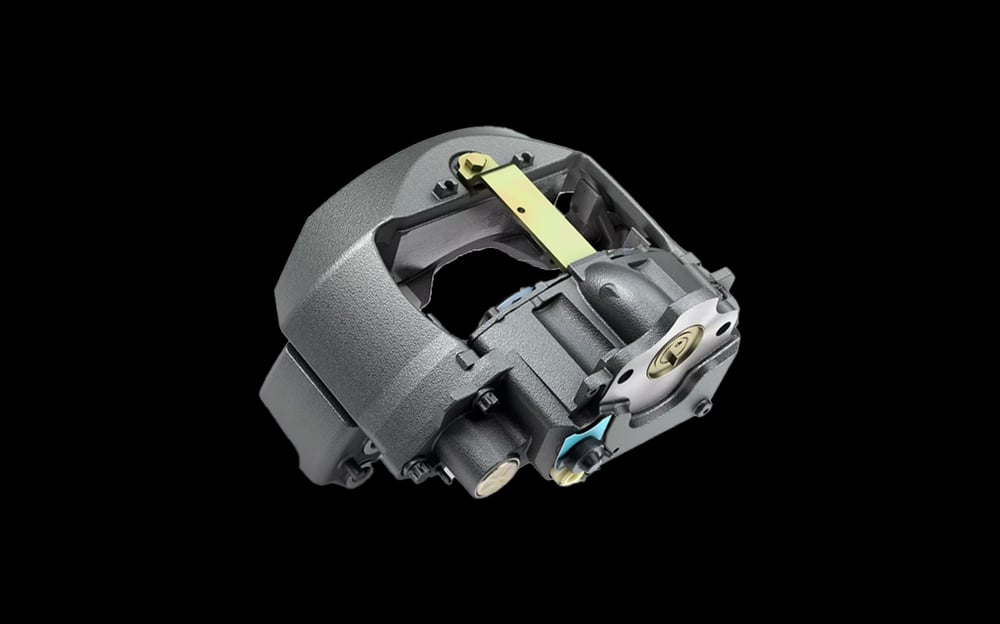

3. Zacisk hamulcowy: Główny element układu. Zawiera klocki hamulcowe i przenosi siłę hamowania na tarczę. Zazwyczaj występuje w jednym z dwóch głównych typów:
• Zacisk stały: Nie porusza się podczas hamowania, zawiera wiele tłoków (zwykle po obu stronach tarczy), a tłoki dociskają klocki do tarczy.
• Zacisk pływający: Jeden lub dwa tłoki znajdują się po jednej stronie tarczy. Podczas gdy tłoki dociskają wewnętrzną klocki do tarczy, korpus zacisku porusza się na ślizgowych sworzniach, umożliwiając zewnętrznej klocki wywieranie nacisku na tarczę. Oba typy mogą być stosowane w pojazdach ciężarowych, ale typ pływający może być bardziej powszechny.
4. Tłoki zacisku: Są to elementy, które odbierają siłę mechaniczną od siłownika hamulca pneumatycznego i dociskają klocki hamulcowe do tarczy. W układach pneumatyczno-hydraulicznych, w których ciśnienie powietrza jest przekształcane na ciśnienie hydrauliczne, mogą również występować tłoki hydrauliczne, ale w układach czysto pneumatycznych działają one jako bezpośrednie siłowniki mechaniczne.
5. Siłownik hamulca pneumatycznego / komora: Jest to część układu hamulcowego sterowana powietrzem. Po naciśnięciu pedału hamulca sprężone powietrze z zaworu hamulcowego wypełnia ten siłownik. Membrana lub tłok wewnątrz przekształca ciśnienie powietrza w mechaniczną siłę pchającą i przekazuje ją do mechanizmu zacisku.
6. Elementy łączące i mechanizmy: Są to ramiona, wały lub mechanizmy bezpośredniego ciągu, które przenoszą siłę z siłownika hamulca pneumatycznego na tłoki zacisku. Mechanizmy te mogą się różnić w zależności od konstrukcji zacisku (np. bezpośredni lub dźwigniowy, w przeciwieństwie do układu S-cam).
7. Układ pneumatyczny: Główny układ składający się ze sprężarki, zbiorników powietrza, regulatorów, zaworów hamulcowych i przewodów pneumatycznych, który dostarcza sprężone powietrze niezbędne do hamowania.

Działanie: Siła sprężonego powietrza

Działanie pneumatycznego układu hamulcowego jest proste w teorii, ale jego szczegóły techniczne są prawdziwym cudem inżynierii:

1. Sygnał hamowania: Kiedy kierowca naciska pedał hamulca, ruch ten jest przekazywany do zaworu hamulcowego.
2. Przepływ powietrza: Zawór hamulcowy umożliwia przepływ sprężonego powietrza zgromadzonego w zbiornikach pneumatycznych do siłowników hamulców pneumatycznych na kołach.
3. Wytwarzanie siły mechanicznej: Sprężone powietrze wpływające do siłownika porusza membranę lub tłok wewnątrz niego. Ruch ten jest przekazywany do tłoków zacisku za pomocą połączonego mechanizmu (pręta lub dźwigni).
4. Kontakt klocków hamulcowych: Tłoki zacisku dociskają klocki hamulcowe do tarczy hamulcowej za pomocą siły przenoszonej na nie. W przypadku zacisku pływającego, podczas gdy tłok dociska jeden klocek, korpus zacisku również się przesuwa, umożliwiając zbliżenie się drugiego klocka do tarczy.
5. Tarcie i hamowanie: Duża siła tarcia powstająca między klockami hamulcowymi a powierzchnią tarczy spowalnia obracającą się tarczę, powodując spowolnienie lub zatrzymanie koła, a tym samym pojazdu. Podczas tego procesu energia kinetyczna jest przekształcana w energię cieplną.
6. Zwolnienie: Kiedy kierowca zdejmie stopę z pedału hamulca, zawór hamulca odcina dopływ powietrza do siłowników i pozwala na ucieczkę powietrza z siłownika. Wraz ze spadkiem ciśnienia powietrza tłoki cofają się, a klocki oddzielają się od tarczy, kończąc tarcie.

Zalety zacisków hamulców pneumatycznych: dlaczego są preferowane?

Potężne zalety powszechnego stosowania pneumatycznych układów hamulcowych w ciężkich pojazdach użytkowych są następujące:

• Doskonała skuteczność i powtarzalność hamowania: Dzięki otwartej konstrukcji tarcz i bardziej bezpośredniemu kontaktowi między klockami a tarczami ciepło jest rozprowadzane znacznie skuteczniej. Znacznie zmniejsza to ryzyko zaniku skuteczności hamulców, zwłaszcza podczas długotrwałego lub intensywnego hamowania. Na siłę hamowania w mniejszym stopniu wpływają wahania temperatury, co skutkuje krótszą i bezpieczniejszą drogą hamowania.
• Skuteczne zarządzanie ciepłem: Otwarta konstrukcja tarcz umożliwia szybkie odprowadzanie ciepła do otaczającego powietrza. Niektóre tarcze są wyposażone w specjalne kanały chłodzące (tarcze wentylowane), które dodatkowo poprawiają odprowadzanie ciepła. Lepsze zarządzanie ciepłem wydłuża żywotność klocków i tarcz oraz utrzymuje skuteczność hamowania.
• Zmniejszone wymagania konserwacyjne i łatwa obsługa: Mają mniej ruchomych części niż hamulce bębnowe (np. krzywka S, sprężyny, regulatory). Zużycie klocków hamulcowych można zazwyczaj łatwo sprawdzić wizualnie lub za pomocą czujników elektronicznych za pomocą zacisku. Wymiana klocków hamulcowych jest zazwyczaj szybsza i bardziej praktyczna niż w przypadku hamulców bębnowych. Automatyczne systemy regulacji eliminują konieczność ręcznej regulacji w hamulcach bębnowych.
• Dłuższa żywotność (średnia): Lepsze zarządzanie ciepłem zapewnia bardziej równomierne zużycie klocków. Dodatkowo, prostsza konstrukcja systemu może zmniejszyć ryzyko awarii (przy odpowiedniej konserwacji).
• Lepsza kontrola i integracja z systemami ABS/EBS: Hamulce pneumatyczne zapewniają bardziej liniową reakcję na nacisk wywierany na pedał hamulca. Zapewnia to kierowcy bardziej precyzyjną kontrolę. Są one w pełni kompatybilne z elektronicznymi układami hamulcowymi (EBS) i systemami przeciwblokującymi (ABS), zapobiegając blokowaniu kół i pomagając utrzymać stabilność pojazdu nawet w trudnych warunkach drogowych. Stanowią one również podstawę nowoczesnych systemów hamowania awaryjnego (AEBS).

Potencjalne wady i kwestie do rozważenia

Jak każdy system, hamulce pneumatyczne mają pewne wady:

• Wyższy koszt początkowy: Zazwyczaj mają wyższy koszt początkowy w porównaniu z tradycyjnymi układami hamulców bębnowych. Na koszt ten wpływają precyzyjne procesy produkcyjne i użyte materiały.
• Koszty części zamiennych i wymagana wiedza specjalistyczna: Elementy zacisków (tłoki, uszczelki, specjalne smary) i tarcze mogą być droższe niż elementy hamulców bębnowych. Diagnozowanie, naprawa i konserwacja systemów wymaga specjalistycznej wiedzy i doświadczenia w zakresie układów pneumatycznych i mechanizmów zacisków. Nieprawidłowy montaż lub użycie części niskiej jakości może stanowić poważne zagrożenie dla bezpieczeństwa.

Wskazówki dotyczące konserwacji i użytkowania: Wydłuż żywotność swojego systemu

Aby system hamulców pneumatycznych działał w sposób optymalny, konieczna jest regularna konserwacja:

• Regularne kontrole wzrokowe: Przed każdą podróżą należy sprawdzić, czy tarcze nie mają widocznych uszkodzeń (pęknięcia, nadmierne zarysowania), nadmiernego zużycia klocków hamulcowych lub nieprawidłowości w okolicy zacisków (odgłosy wycieku powietrza, wyciek oleju/smaru).
• Limity zużycia: Należy okresowo sprawdzać, czy klocki hamulcowe i tarcze osiągnęły minimalne limity zużycia określone przez producenta. Należy monitorować wskaźniki zużycia. Wymień wszystkie części, które przekroczyły limity.
• Kontrola mechanizmu zacisku: Upewnij się, że zacisk porusza się swobodnie (typ pływający) lub że tłoki poruszają się do przodu i do tyłu bez zacinania się. Sprawdź, czy nie ma korozji, nagromadzonego brudu lub uszkodzeń.
• Kontrola uszczelek i uszczelnień: Upewnij się, że uszczelki i uszczelnienia wokół siłowników hamulców pneumatycznych i tłoków zacisków są nienaruszone i nie przeciekają powietrza. Wycieki zmniejszają siłę hamowania.
• Kontrola układu pneumatycznego: Upewnić się, że sprężarka działa prawidłowo, zbiorniki powietrza utrzymują wystarczające ciśnienie i nie ma wycieków powietrza w przewodach lub punktach połączeń. Sprawdzić działanie zaworów hamulcowych.
• Prawidłowe smarowanie: Stosować odpowiedni rodzaj smaru (jeśli dotyczy) w miejscach i w odstępach czasu określonych przez producenta. Nieprawidłowe smarowanie lub brak smarowania może spowodować zablokowanie mechanizmu zacisku.
• Profesjonalny serwis: W celu przeprowadzenia okresowej konserwacji oraz w przypadku awarii należy zawsze skonsultować się z autoryzowanym serwisem specjalizującym się w układach hamulców pneumatycznych. Prawidłowa diagnoza, użycie oryginalnych części lub części o równoważnej jakości oraz prawidłowy montaż mają kluczowe znaczenie.
• Odprowadzanie wody: Należy regularnie usuwać wilgoć ze zbiorników powietrza. Wilgoć zawarta w powietrzu może zamarzać w zimie lub z czasem powodować korozję, uszkadzając układ hamulcowy.

Bezpieczeństwo, przepisy i perspektywy na przyszłość

Pneumatyczne hamulce tarczowe są podstawowym elementem nowoczesnych standardów bezpieczeństwa ciężkich pojazdów użytkowych. Wiele międzynarodowych przepisów (np. europejska norma ECE R13) zaleca lub nakazuje stosowanie hamulców tarczowych w określonych kategoriach i klasach pojazdów. Układy te stanowią idealną platformę dla aktywnych systemów bezpieczeństwa, takich jak ABS i EBS, umożliwiając im pełne wykorzystanie swojego potencjału.

W przyszłości, wraz z powszechnym stosowaniem technologii pojazdów bez kierowców i bardziej zaawansowanych systemów hamowania awaryjnego, precyzja, szybkość i niezawodność hamulców pneumatycznych stanie się jeszcze bardziej krytyczna. Dlatego inwestycja w układy hamulców pneumatycznych nie tylko pomoże właścicielom flot i operatorom spełnić obecne normy bezpieczeństwa, ale także będzie strategicznym krokiem w kierunku przyszłości.

Wnioski

Układy hamulców pneumatycznych są kluczowymi elementami, które rewolucjonizują skuteczność hamowania i bezpieczeństwo ciężkich pojazdów użytkowych. Pomimo początkowych kosztów inwestycyjnych, doskonała siła hamowania, odporność na wysoką temperaturę, niskie wymagania konserwacyjne i zaawansowane możliwości sterowania zapewniają znaczące długoterminowe korzyści.

Właściwe zrozumienie tych układów, wraz z regularną i profesjonalną konserwacją, zwiększy wydajność operacyjną operatorów pojazdów ciężarowych, zapewniając jednocześnie maksymalne bezpieczeństwo na drogach. Hamulce pneumatyczne są nieodzownym elementem nowoczesnego transportu, zapewniającym bezpieczne podróże nawet przy dużych obciążeniach.
