Analyse détaillée des systèmes de freinage à disque pneumatique

Analyse détaillée des systèmes de freinage à disque pneumatique

Dans le domaine des véhicules utilitaires lourds, la sécurité est primordiale. Pour les camions, les autobus et les dépanneuses qui transportent des tonnes de poids, un système de freinage efficace a un impact direct non seulement sur la sécurité du véhicule, mais aussi sur celle de tous les usagers de la route. C'est là qu'interviennent les systèmes de freinage à disque pneumatique, qui représentent le summum de la technologie moderne en matière de freinage pour poids lourds. Les performances, la durabilité et le contrôle supérieurs qu'ils offrent par rapport aux freins à tambour traditionnels rendent ces systèmes indispensables pour les flottes actuelles.

Alors, en quoi consistent exactement ces systèmes et quels sont les détails qui les rendent si efficaces sous de lourdes charges ? Examinons-les de plus près.

Qu'est-ce qu'un système de frein à disque pneumatique et pourquoi est-il si important ?

En termes simples, un système de frein à disque pneumatique est un mécanisme qui applique une pression sur le disque de frein d'un véhicule à l'aide d'air comprimé, ce qui ralentit ou arrête le véhicule par friction. La principale raison de son utilisation dans les véhicules utilitaires lourds est sa capacité à convertir rapidement et en toute sécurité une énergie cinétique élevée en énergie thermique.

Les véhicules lourds nécessitent beaucoup plus d'énergie pour s'arrêter que les véhicules de tourisme. Lorsqu'ils roulent à grande vitesse ou sur des terrains en pente avec des charges lourdes, il est essentiel que le système de freinage réagisse instantanément et de manière constante. Les freins à disque pneumatiques minimisent le risque de fade, même dans ces conditions difficiles, et offrent un freinage constant et puissant.

Composants de base du système

Un système de freinage à disque pneumatique ne se résume pas à un étrier. Ses principaux composants et leurs fonctions sont les suivants :

1. Disque de frein (rotor) : pièce circulaire en fonte ou en alliages spéciaux qui tourne avec la roue. C'est la surface contre laquelle les plaquettes de frein appuient lors du freinage. Elle joue un rôle essentiel dans la dissipation de la chaleur.
2. Plaquettes de frein : pièces en matériaux composites à coefficient de frottement élevé, situées à l'intérieur de l'étrier et qui appuient contre les deux surfaces du disque lors du freinage. Elles constituent les principales pièces d'usure.

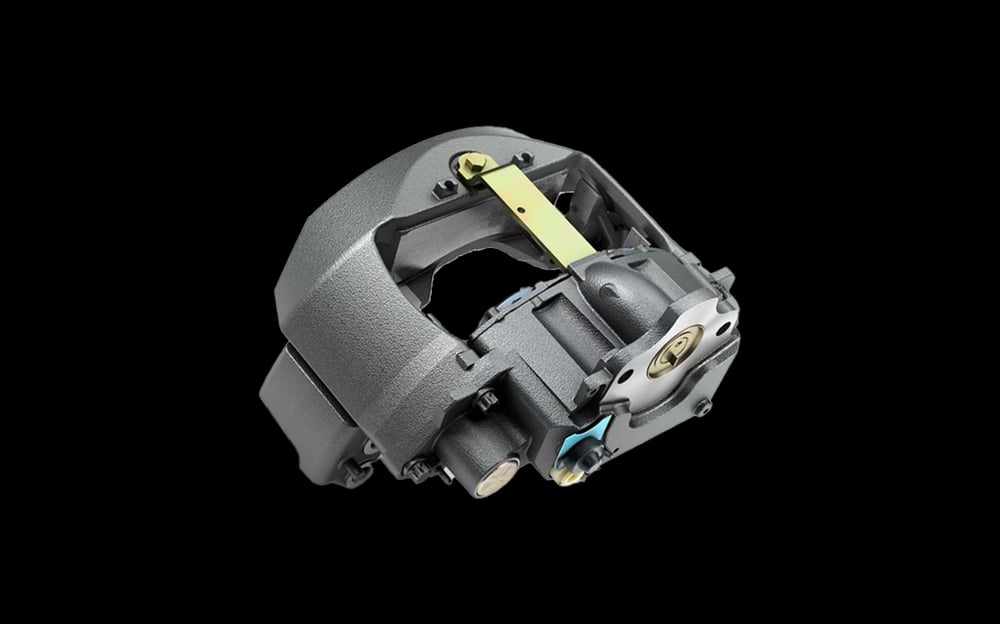

3. Étrier de frein : corps principal du système. Il abrite les plaquettes de frein et transmet la force de freinage au disque. Il existe généralement deux types principaux :
• Étrier fixe : ne bouge pas pendant le freinage, contient plusieurs pistons (généralement des deux côtés du disque) et les pistons poussent les plaquettes vers le disque.
• Étrier flottant : un ou deux pistons sont situés d'un côté du disque. Lorsque les pistons poussent la plaquette intérieure contre le disque, le corps de l'étrier se déplace sur des goupilles coulissantes, ce qui permet à la plaquette extérieure d'exercer une pression sur le disque. Les deux types peuvent être utilisés sur les véhicules lourds, mais le type flottant est peut-être plus courant.
4. Pistons d'étrier : ce sont les éléments qui reçoivent la force mécanique de l'actionneur du frein à air et poussent les plaquettes de frein vers le disque. Dans les systèmes pneumohydrauliques, où la pression atmosphérique est convertie en pression hydraulique, des pistons hydrauliques peuvent également être présents, mais dans les systèmes pneumatiques purs, ils agissent comme des actionneurs mécaniques directs.
5. Actionneur/chambre de frein à air : Il s'agit de la partie pneumatique du système de freinage. Lorsque la pédale de frein est enfoncée, l'air sous pression provenant de la valve de frein remplit cet actionneur. Le diaphragme ou le piston à l'intérieur convertit la pression de l'air en une force de poussée mécanique et transmet cette force au mécanisme de l'étrier.
6. Éléments de connexion et mécanismes : Il s'agit des bras, des arbres ou des mécanismes de poussée directe qui transmettent la force de l'actionneur de frein à air aux pistons de l'étrier. Ces mécanismes peuvent varier en fonction de la conception de l'étrier (par exemple, poussée directe ou à levier, contrairement au système à came en S).
7. Système pneumatique : Système principal composé d'un compresseur, de réservoirs d'air, de régulateurs, de valves de frein et de conduites d'air qui fournit l'air comprimé nécessaire au freinage.

Fonctionnement : la puissance de l'air comprimé

Le fonctionnement du système de freinage à disque pneumatique est simple en principe, mais ses détails sont une merveille d'ingénierie :

1. Demande de freinage : lorsque le conducteur appuie sur la pédale de frein, ce mouvement est transmis à la valve de frein.
2. Flux d'air : la valve de frein permet à l'air sous haute pression stocké dans les réservoirs d'air de s'écouler vers les actionneurs de frein pneumatique sur les roues.
3. Génération de la force mécanique : l'air comprimé entrant dans l'actionneur déplace le diaphragme ou le piston à l'intérieur de celui-ci. Ce mouvement est transmis aux pistons de l'étrier via le mécanisme connecté (tige ou levier).
4. Contact des plaquettes de frein : les pistons de l'étrier pressent les plaquettes de frein contre le disque de frein à l'aide de la force qui leur est transmise. S'il s'agit d'un étrier flottant, lorsque le piston pousse une plaquette, le corps de l'étrier glisse également, permettant à l'autre plaquette de s'approcher du disque.
5. Friction et décélération : la force de friction élevée générée entre les plaquettes de frein et la surface du disque ralentit le disque en rotation, ce qui entraîne le ralentissement ou l'arrêt de la roue et donc du véhicule. Au cours de ce processus, l'énergie cinétique est convertie en énergie thermique.
6. Desserrage : lorsque le conducteur retire son pied de la pédale de frein, la valve de frein coupe l'arrivée d'air vers les actionneurs et permet à l'air à l'intérieur de l'actionneur de s'échapper. Lorsque la pression d'air diminue, les pistons se rétractent et les plaquettes se séparent du disque, mettant fin au frottement.

Avantages des étriers de frein à disque pneumatiques : pourquoi sont-ils préférés ?

Les avantages considérables qui expliquent l'utilisation généralisée des systèmes de freinage à disque pneumatique dans les véhicules utilitaires lourds sont les suivants :

• Performances de freinage supérieures et constantes : grâce à la structure ouverte des disques et au contact plus direct entre les plaquettes et les disques, la chaleur est répartie beaucoup plus efficacement. Cela réduit considérablement le risque de perte d'efficacité des freins, en particulier lors de freinages prolongés ou intenses. La force de freinage est moins affectée par les variations de température, ce qui se traduit par des distances d'arrêt plus courtes et plus sûres.
• Gestion efficace de la chaleur : la conception ouverte des disques permet à la chaleur de se dissiper rapidement dans l'air ambiant. Certains disques sont équipés de canaux de refroidissement spéciaux (disques ventilés), qui améliorent encore la dissipation de la chaleur. Une meilleure gestion de la chaleur prolonge la durée de vie des plaquettes et des disques et maintient l'efficacité du freinage.
• Entretien réduit et facilité de maintenance : ils comportent moins de pièces mobiles que les freins à tambour (par exemple, came en S, ressorts, régleurs). L'usure des plaquettes de frein peut généralement être facilement vérifiée à l'œil nu ou à l'aide de capteurs électroniques via l'étrier. Le remplacement des plaquettes de frein est généralement plus rapide et plus pratique qu'avec les freins à tambour. Les systèmes de réglage automatique éliminent le besoin de réglage manuel des freins à tambour.
• Durée de vie plus longue (moyenne) : une meilleure gestion de la chaleur garantit une usure plus équilibrée des plaquettes. De plus, la conception plus simple du système peut réduire les risques de dysfonctionnement (avec un entretien approprié).
• Contrôle amélioré et intégration ABS/EBS : Les freins à disque pneumatiques offrent une réponse plus linéaire à la pression exercée sur la pédale de frein. Cela permet au conducteur de bénéficier d'un contrôle plus précis. Ils sont entièrement compatibles avec les systèmes de freinage électronique (EBS) et les systèmes de freinage antiblocage (ABS), ce qui empêche le blocage des roues et contribue à maintenir la stabilité du véhicule, même dans des conditions routières difficiles. Ils constituent également la base des systèmes de freinage d'urgence modernes (AEBS).

Inconvénients potentiels et considérations

Comme tout système, les freins à disque pneumatiques présentent certains défis :

• Coût d'investissement initial plus élevé : leur coût d'installation initial est généralement plus élevé que celui des systèmes de freinage à tambour traditionnels. Les processus de fabrication précis et les matériaux utilisés contribuent à ce coût.
• Coût des pièces de rechange et expertise requise : les composants des étriers (pistons, joints, graisses spéciales) et les disques peuvent être plus coûteux que les composants des freins à tambour. Le diagnostic, la réparation et l'entretien des systèmes nécessitent des connaissances spécialisées et une expérience des systèmes pneumatiques et des mécanismes d'étriers. Une installation incorrecte ou l'utilisation de pièces de mauvaise qualité peut présenter de graves risques pour la sécurité.

Conseils d'entretien et d'utilisation : prolongez la durée de vie de votre système

Un entretien régulier est essentiel pour que votre système de freinage à disque pneumatique fonctionne de manière optimale :

• Inspections visuelles régulières : avant chaque trajet, vérifiez que les disques ne présentent pas de dommages visibles (fissures, rayures excessives), que les plaquettes ne sont pas trop usées et que les étriers ne présentent pas d'anomalies (bruit de fuite d'air, fuite d'huile/de graisse).
• Limites d'usure : vérifiez régulièrement si les plaquettes et les disques de frein ont atteint les limites d'usure minimales spécifiées par le fabricant. Surveillez les indicateurs d'usure. Remplacez toute pièce qui dépasse les limites.
• Inspection du mécanisme des étriers : assurez-vous que l'étrier bouge librement (type flottant) ou que les pistons avancent et reculent sans coller. Vérifiez l'absence de corrosion, d'accumulation de saleté ou de dommages.
• Inspection des joints et des garnitures : assurez-vous que les joints et les garnitures autour des actionneurs de freins à air et des pistons des étriers sont intacts et ne présentent pas de fuites d'air. Les fuites réduisent la puissance de freinage.
• Inspection du système pneumatique : assurez-vous que le compresseur fonctionne correctement, que les réservoirs d'air maintiennent une pression suffisante et qu'il n'y a pas de fuites d'air dans les conduites ou les points de raccordement. Vérifiez le fonctionnement des valves de frein.
• Lubrification adéquate : utilisez le type de lubrifiant approprié (le cas échéant) aux emplacements et aux intervalles spécifiés par le fabricant. Une lubrification inadéquate ou insuffisante peut entraîner le grippage du mécanisme de l'étrier.
• Service professionnel : pour l'entretien périodique et en cas de dysfonctionnement, consultez toujours un centre de service agréé spécialisé dans les systèmes de freinage pneumatique. Un diagnostic correct, l'utilisation de pièces d'origine ou de qualité équivalente et une installation correcte sont essentiels.
• Drainage de l'eau : vidangez régulièrement l'humidité des réservoirs d'air. L'humidité présente dans l'air peut geler en hiver ou provoquer de la corrosion au fil du temps, endommageant ainsi le système de freinage.

Sécurité, réglementation et perspectives d'avenir

Les systèmes de freinage à disque pneumatique sont un élément fondamental des normes de sécurité modernes pour les véhicules utilitaires lourds. De nombreuses réglementations internationales (par exemple, la réglementation européenne ECE R13) encouragent ou imposent l'utilisation de freins à disque pour certaines catégories et certains poids de véhicules. Ces systèmes constituent une plate-forme idéale pour que les systèmes de sécurité active tels que l'ABS et l'EBS fonctionnent à leur plein potentiel.

À l'avenir, avec la généralisation des technologies de conduite autonome et des systèmes de freinage d'urgence plus avancés, la précision, la vitesse et la fiabilité des freins à disque pneumatiques deviendront encore plus essentielles. Par conséquent, investir dans des systèmes de freinage à disque pneumatique aidera non seulement les propriétaires et les exploitants de flottes à respecter les normes de sécurité actuelles, mais constituera également une étape stratégique pour l'avenir.

Conclusion

Les systèmes de freinage à disque pneumatique sont des composants essentiels qui révolutionnent les performances de freinage et la sécurité des véhicules utilitaires lourds. Malgré leur coût d'investissement initial, leur puissance de freinage supérieure, leur résistance à la chaleur, leur faible entretien et leurs capacités de contrôle avancées offrent des avantages significatifs à long terme.

Une bonne compréhension de ces systèmes, associée à un entretien régulier et professionnel, améliorera l'efficacité opérationnelle des exploitants de véhicules lourds tout en garantissant une sécurité maximale sur les routes. Les freins à disque pneumatiques sont un composant indispensable des transports modernes, garantissant des trajets sûrs même sous de lourdes charges.
