Eine detaillierte Untersuchung von Druckluft-Scheibenbremssattel-Systemen

Detaillierte Analyse von Druckluft-Scheibenbremssattel-Systemen

In der Welt der schweren Nutzfahrzeuge steht die Sicherheit an erster Stelle. Bei tonnenschweren Lastwagen, Bussen und Abschleppwagen wirkt sich ein effektives Bremssystem nicht nur direkt auf die Sicherheit des Fahrzeugs, sondern auch auf die Sicherheit aller Verkehrsteilnehmer aus. An dieser Stelle kommen Druckluft-Scheibenbremssysteme ins Spiel, die die Spitze der modernen Schwerlastbremstechnologie darstellen. Die überlegene Leistung, Haltbarkeit und Kontrolle, die sie im Vergleich zu herkömmlichen Trommelbremsen bieten, machen diese Systeme für die heutigen Fuhrparks unverzichtbar.

Doch was genau sind diese Systeme und was sind die Details, die sie unter schweren Lasten so erfolgreich machen? Lassen Sie uns einen genaueren Blick darauf werfen.

Was ist ein Druckluft-Scheibenbremssattel-System und warum ist es so wichtig?

Einfach ausgedrückt ist ein Druckluftbremssattelsystem ein Mechanismus, der mit Hilfe von Druckluft Druck auf die Bremsscheibe eines Fahrzeugs ausübt und das Fahrzeug durch Reibung verlangsamt oder anhält. Der Hauptgrund für den Einsatz in schweren Nutzfahrzeugen ist die Fähigkeit, hohe kinetische Energie schnell und sicher in thermische Energie umzuwandeln.

Schwere Fahrzeuge benötigen viel mehr Energie zum Anhalten als Personenkraftwagen. Wenn sie mit hohen Geschwindigkeiten oder auf abschüssigem Gelände mit schweren Lasten unterwegs sind, ist es entscheidend, dass das Bremssystem sofort und gleichmäßig funktioniert. Druckluft-Scheibenbremsen minimieren das Risiko des Nachlassens der Bremskraft auch unter diesen schwierigen Bedingungen und sorgen für eine gleichmäßige und starke Bremsleistung.

Grundlegende Komponenten des Systems

Eine Druckluft-Scheibenbremsanlage besteht nicht nur aus einem Bremssattel. Die Hauptkomponenten und ihre Funktionen sind wie folgt:

1. Bremsscheibe (Rotor): Ein kreisförmiges Teil aus Gusseisen oder speziellen Legierungen, das sich mit dem Rad dreht. Es ist die Oberfläche, gegen die die Bremsbeläge beim Bremsen drücken. Sie spielt eine entscheidende Rolle bei der Wärmeableitung.
2. Bremsbeläge: Dies sind Teile aus Verbundwerkstoffen mit hohem Reibungskoeffizienten, die sich im Bremssattel befinden und beim Bremsen gegen beide Oberflächen der Scheibe drücken. Sie sind die wichtigsten Verschleißteile, die sich abnutzen.

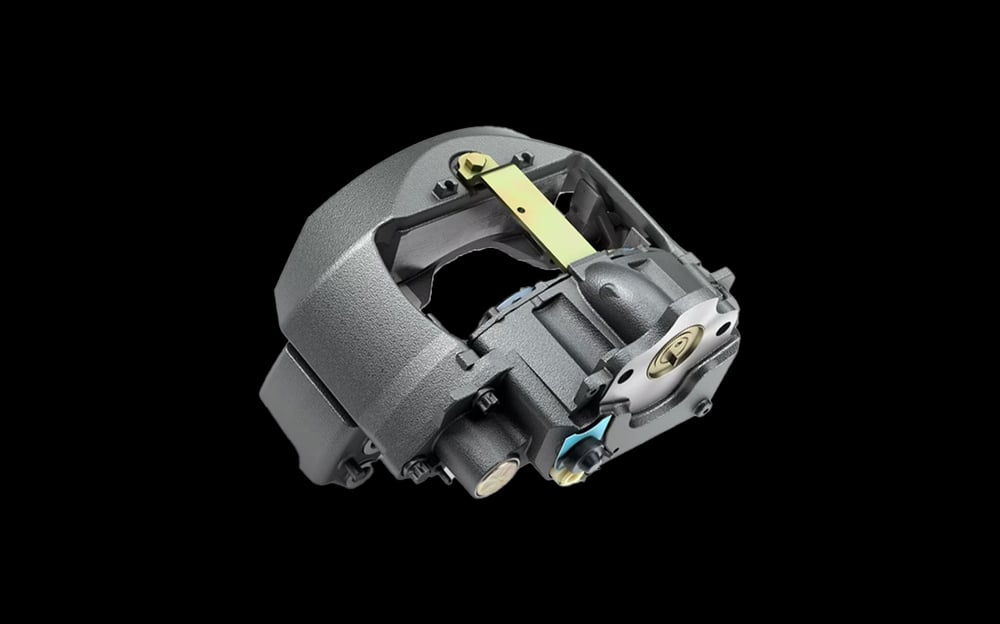

3. Bremssattel: Der Hauptkörper des Systems. Er beherbergt die Bremsbeläge und überträgt die Bremskraft auf die Bremsscheibe. Er ist in der Regel in einer von zwei Hauptausführungen erhältlich:
• Fester Bremssattel: Bewegt sich beim Bremsen nicht, enthält mehrere Kolben (in der Regel auf beiden Seiten der Scheibe), und die Kolben drücken die Bremsbeläge gegen die Scheibe.
• Schwimmsattel: Ein einzelner oder zwei Kolben befinden sich auf einer Seite der Scheibe. Während die Kolben den inneren Belag gegen die Scheibe drücken, bewegt sich der Bremssattelkörper auf Gleitstiften, so dass der äußere Belag Druck auf die Scheibe ausüben kann. Beide Arten von Bremssätteln können in Schwerlastfahrzeugen verwendet werden, aber der schwimmende Bremssattel ist häufiger zu finden.
4. Bremssattel-Kolben: Dies sind die Elemente, die die mechanische Kraft vom Druckluftbremszylinder aufnehmen und die Bremsbeläge gegen die Scheibe drücken. In lufthydraulischen Systemen, bei denen der Luftdruck in Hydraulikdruck umgewandelt wird, können auch Hydraulikkolben vorhanden sein, aber in reinen Luftsystemen wirken sie als direkte mechanische Aktuatoren.
5. Druckluftbremszylinder / Kammer: Dies ist der luftbetätigte Teil des Bremssystems. Wenn das Bremspedal betätigt wird, füllt sich dieser Aktuator mit Druckluft aus dem Bremsventil. Die Membran oder der Kolben im Inneren wandelt den Luftdruck in eine mechanische Druckkraft um und überträgt diese Kraft auf den Bremssattelmechanismus.
6. Verbindungselemente und Mechanismen: Dabei handelt es sich um Arme, Wellen oder direkte Druckmechanismen, die die Kraft vom Aktuator der Druckluftbremse auf die Kolben des Bremssattels übertragen. Diese Mechanismen können je nach Konstruktion des Bremssattels variieren (z.B. direkter Druck oder Hebeldruck, anders als beim S-Nocken-System).
7. Luftsystem: Das Hauptsystem, das aus einem Kompressor, Luftbehältern, Reglern, Bremsventilen und Luftleitungen besteht und die zum Bremsen erforderliche Druckluft liefert.

Betrieb: Die Kraft der Druckluft

Die Funktionsweise des Druckluft-Scheibenbremssystems ist im Prinzip einfach, aber die Details sind ein technisches Wunderwerk:

1. Bremsanforderung: Wenn der Fahrer das Bremspedal betätigt, wird diese Bewegung an das Bremsventil weitergeleitet.
2. Luftstrom: Das Bremsventil lässt die in den Lufttanks gespeicherte Hochdruckluft zu den Druckluftbremszylindern an den Rädern strömen.
3. Mechanische Krafterzeugung: Die in den Aktuator einströmende Druckluft bewegt die Membran oder den Kolben im Inneren des Aktuators. Diese Bewegung wird über den angeschlossenen Mechanismus (Stange oder Hebel) auf die Bremssattelkolben übertragen.
4. Kontakt mit dem Bremsbelag: Die Bremssattelkolben pressen die Bremsbeläge mit der auf sie übertragenen Kraft gegen die Bremsscheibe. Wenn es sich um einen Schwimmsattel handelt, gleitet der Bremssattelkörper, während der Kolben auf einen Belag drückt, ebenfalls, so dass sich der andere Belag der Scheibe nähern kann.
5. Reibung und Verzögerung: Die hohe Reibungskraft, die zwischen den Bremsbelägen und der Scheibenoberfläche erzeugt wird, verlangsamt die rotierende Scheibe, wodurch das Rad und damit das Fahrzeug verlangsamt oder angehalten wird. Während dieses Vorgangs wird die kinetische Energie in Wärmeenergie umgewandelt.
6. Lösen: Wenn der Fahrer den Fuß vom Bremspedal nimmt, unterbricht das Bremsventil den Luftstrom zu den Aktuatoren und lässt die Luft im Aktuator entweichen. Wenn der Luftdruck abfällt, ziehen sich die Kolben zurück und die Beläge lösen sich von der Scheibe, wodurch die Reibung beendet wird.

Vorteile von Druckluft-Scheibenbremssätteln: Warum werden sie bevorzugt?

Der weit verbreitete Einsatz von Druckluft-Scheibenbremssystemen in schweren Nutzfahrzeugen hat folgende entscheidende Vorteile:

• Überlegene Bremsleistung und Konsistenz: Dank der offenen Struktur der Scheiben und des direkteren Kontakts zwischen den Belägen und den Scheiben wird die Wärme viel effektiver verteilt. Dadurch wird das Risiko von Bremsschwund drastisch reduziert, insbesondere bei längerem oder intensivem Bremsen. Die Bremskraft wird weniger durch Temperaturschwankungen beeinträchtigt, was zu einem kürzeren und sichereren Bremsweg führt.
• Effektives Wärmemanagement: Durch das offene Design der Scheiben kann die Wärme schnell an die Umgebungsluft abgeleitet werden. Einige Scheiben verfügen über spezielle Kühlkanäle (belüftete Scheiben), die die Wärmeableitung weiter verbessern. Ein besseres Wärmemanagement verlängert die Lebensdauer von Belägen und Scheiben und erhält die Bremsleistung.
• Geringerer Wartungsbedarf und einfache Wartung: Sie haben weniger bewegliche Teile als Trommelbremsen (z.B. S-Nocken, Federn, Nachsteller). Die Abnutzung der Bremsbeläge kann in der Regel leicht visuell oder mit elektronischen Sensoren über den Bremssattel überprüft werden. Der Austausch der Bremsbeläge ist im Allgemeinen schneller und praktischer als bei Trommelbremsen. Automatische Nachstellsysteme machen die manuelle Nachstellung bei Trommelbremsen überflüssig.
• Längere Lebensdauer (Durchschnitt): Ein besseres Wärmemanagement sorgt für eine gleichmäßigere Abnutzung der Beläge. Außerdem kann das einfachere Design des Systems die Gefahr von Fehlfunktionen verringern (bei ordnungsgemäßer Wartung).
• Bessere Kontrolle und ABS/EBS-Integration: Druckluft-Scheibenbremsen reagieren linearer auf den Druck, der auf das Bremspedal ausgeübt wird. Dies bietet dem Fahrer eine präzisere Kontrolle. Sie sind voll kompatibel mit elektronischen Bremssystemen (EBS) und Anti-Blockier-Systemen (ABS), die ein Blockieren der Räder verhindern und die Stabilität des Fahrzeugs auch bei schwierigen Straßenverhältnissen gewährleisten. Sie dienen auch als Grundlage für moderne Notbremssysteme (AEBS).

Mögliche Nachteile und Überlegungen

Wie jedes System hat auch die Druckluft-Scheibenbremse einige Probleme:

• Höhere Erstinvestitionskosten: Im Vergleich zu herkömmlichen Trommelbremssystemen sind die Kosten für die Erstinstallation in der Regel höher. Die präzisen Herstellungsverfahren und die verwendeten Materialien tragen zu diesen Kosten bei.
• Ersatzteilkosten und Know-how-Anforderungen: Die Komponenten des Bremssattels (Kolben, Dichtungen, Spezialfette) und der Bremsscheiben können teurer sein als die der Trommelbremsen. Die Diagnose, Reparatur und Wartung der Systeme erfordert spezielle Kenntnisse und Erfahrungen mit Luftsystemen und Bremssattelmechanismen. Ein unsachgemäßer Einbau oder die Verwendung von minderwertigen Teilen kann ein ernsthaftes Sicherheitsrisiko darstellen.

Tipps zur Wartung und Verwendung: Verlängern Sie die Lebensdauer Ihres Systems

Regelmäßige Wartung ist unerlässlich, damit Ihr Druckluft-Scheibenbremssystem seine optimale Leistung beibehält:

• Regelmäßige Sichtkontrollen: Überprüfen Sie die Scheiben vor jeder Fahrt auf sichtbare Schäden (Risse, übermäßige Kratzer), übermäßige Abnutzung der Beläge oder abnormale Zustände im Bereich der Bremssättel (Luftleckgeräusche, Öl-/Fettaustritt).
• Abnutzungsgrenzwerte: Messen Sie regelmäßig, ob die Bremsbeläge und Bremsscheiben die vom Hersteller angegebenen Mindestverschleißgrenzen erreicht haben. Beobachten Sie die Verschleißindikatoren. Ersetzen Sie alle Teile, die die Grenzwerte überschreiten.
• Inspektion des Bremssattel-Mechanismus: Vergewissern Sie sich, dass sich der Bremssattel frei bewegt (schwimmender Typ) oder dass sich die Kolben vorwärts und rückwärts bewegen, ohne zu klemmen. Prüfen Sie auf Korrosion, Schmutzablagerungen oder Beschädigungen.
• Inspektion der Dichtungen und Dichtungsringe: Vergewissern Sie sich, dass die Dichtungen und Dichtungsringe um die Betätigungselemente der Druckluftbremse und die Bremssattelkolben intakt sind und keine Luft austreten kann. Lecks verringern die Bremsleistung.
• Inspektion des Luftsystems: Vergewissern Sie sich, dass der Kompressor ordnungsgemäß funktioniert, dass die Luftbehälter einen ausreichenden Druck aufrechterhalten und dass keine Luftlecks in den Leitungen oder an den Anschlussstellen vorhanden sind. Überprüfen Sie die Funktion der Bremsventile.
• Richtige Schmierung: Verwenden Sie die geeignete Art von Schmiermittel (falls zutreffend) an den vom Hersteller angegebenen Stellen und in den vom Hersteller angegebenen Intervallen. Unsachgemäße oder fehlende Schmierung kann zum Festfressen des Bremssattelmechanismus führen.
• Professionelle Wartung: Wenden Sie sich für die regelmäßige Wartung und im Falle einer Störung immer an ein autorisiertes Servicezentrum, das auf Druckluftbremssysteme spezialisiert ist. Eine korrekte Diagnose, die Verwendung von Originalteilen oder gleichwertigen Teilen und der richtige Einbau sind entscheidend.
• Ablassen von Wasser: Lassen Sie regelmäßig Feuchtigkeit aus den Luftbehältern ab. Feuchtigkeit in der Luft kann im Winter gefrieren oder im Laufe der Zeit Korrosion verursachen und so die Bremsanlage beschädigen.

Sicherheit, Vorschriften und Zukunftsaussichten

Druckluft-Scheibenbremssysteme sind ein wesentlicher Bestandteil der modernen Sicherheitsstandards für schwere Nutzfahrzeuge. Viele internationale Vorschriften (z.B. die europäische ECE R13-Regelung) fördern oder fordern die Verwendung von Scheibenbremsen für bestimmte Fahrzeugkategorien und Gewichte. Diese Systeme bieten eine ideale Plattform für aktive Sicherheitssysteme wie ABS und EBS, um ihr volles Potenzial zu entfalten.

In der Zukunft, wenn fahrerlose Fahrzeugtechnologien und fortschrittlichere Notbremssysteme weit verbreitet sind, werden Präzision, Geschwindigkeit und Zuverlässigkeit von Druckluft-Scheibenbremsen noch wichtiger werden. Eine Investition in Druckluft-Scheibenbremssysteme hilft daher nicht nur Flottenbesitzern und -betreibern, die aktuellen Sicherheitsstandards zu erfüllen, sondern ist auch ein strategischer Schritt in Richtung Zukunft.

Fazit

Druckluft-Scheibenbremssysteme sind entscheidende Komponenten, die die Bremsleistung und Sicherheit von schweren Nutzfahrzeugen revolutionieren. Trotz der anfänglichen Investitionskosten bieten die überlegene Bremsleistung, die Hitzebeständigkeit, der geringe Wartungsaufwand und die fortschrittlichen Kontrollmöglichkeiten, die sie bieten, langfristig erhebliche Vorteile.

Ein richtiges Verständnis dieser Systeme sowie eine regelmäßige und professionelle Wartung erhöhen die betriebliche Effizienz der Betreiber schwerer Nutzfahrzeuge und gewährleisten gleichzeitig ein Höchstmaß an Sicherheit auf den Straßen. Druckluft-Scheibenbremsen sind ein unverzichtbarer Bestandteil des modernen Transportwesens und sorgen auch bei schweren Lasten für sichere Fahrten.
