Hava Diskli Fren Kaliper Sistemleri Ayrıntılı İncelemesi

Ağır ticari araçlarda güvenlik her şeyin önünde gelir. Tonlarca yük taşıyan bir kamyonda, otobüste ya da çekicide frenin işini iyi yapıp yapmaması yalnız o aracı ilgilendirmez; aynı yolu paylaşan herkesin güvenliği de bu sisteme bağlıdır. Bugün ağır vasıta frenlemesinde ulaşılan en ileri noktayı hava diskli fren kaliper sistemleri temsil ediyor. Geleneksel kampana frenlere kıyasla üstün performans, dayanıklılık ve kontrol sundukları için günümüz filolarında vazgeçilmez hale geldiler.

Peki bu sistem tam olarak nedir, ağır yükün altında bu kadar başarılı olmasının arkasında hangi ayrıntılar yatıyor? Aşağıda birlikte bakalım.

Hava Diskli Fren Kaliperi Sistemi Nedir ve Neden Bu Kadar Önemlidir?

En basit haliyle anlatırsak, hava diskli fren kaliperi sistemi basınçlı hava kullanarak aracın fren diskine baskı uygulayan ve oluşan sürtünmeyle aracı yavaşlatan ya da durduran bir mekanizmadır. Sistemin özellikle ağır ticari araçlarda kullanılmasının ana sebebi, yüksek kinetik enerjiyi hızla ve güvenli bir şekilde ısı enerjisine dönüştürme kapasitesidir.

Ağır bir vasıtayı durdurmak, bir binek aracı durdurmaktan çok daha fazla enerji ister. Yüklü araç yüksek hızdayken ya da eğimli bir arazide ilerlerken frenin anında devreye girmesi ve bu performansı kesintisiz sürdürmesi can güvenliği meselesidir. Hava diskli frenler bu zor koşullarda bile fren solması (fade) riskini en aza indirir; fren hem güçlü hem de tutarlı kalır.

Sistemin Temel Bileşenleri

Hava diskli fren sistemi yalnızca kaliperden ibaret değildir; ana bileşenler ve her birinin gördüğü iş aşağıda.

1. Fren diski (brake disc / rotor) tekerlekle birlikte döner ve genellikle dökme demirden ya da özel alaşımlardan yapılmış dairesel bir parçadır. Frenleme sırasında balatalar bu yüzeye bastırılır; açığa çıkan ısının dağıtılmasında da kilit görev diskindir.
2. Fren balataları (brake pads) kaliperin içinde durur ve frenleme sırasında diskin iki yüzüne birden baskı yapar. Sürtünme katsayısı yüksek kompozit malzemelerden yapılırlar ve sistemde aşınan asıl sarf malzemesi onlardır.

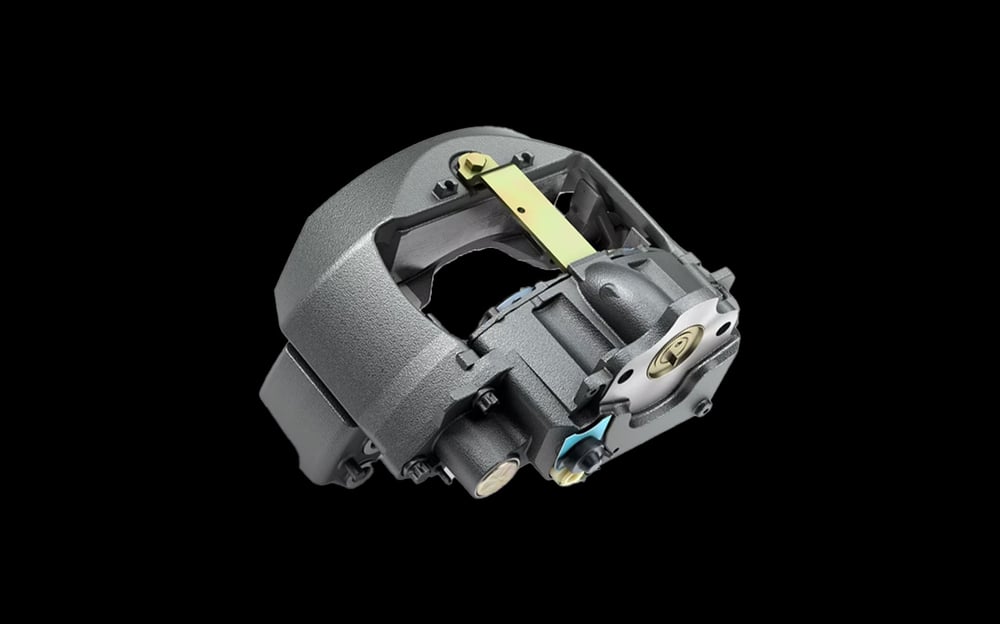

3. Fren kaliperi (brake caliper) sistemin ana gövdesidir; balataları içinde taşır ve frenleme kuvvetini diske iletir. Genellikle iki ana tipten biri kullanılır.
   • Sabit kaliper (fixed caliper) frenleme sırasında yerinden oynamaz. İçinde birden fazla piston bulunur, bunlar genellikle diskin her iki yanına yerleşir ve balataları diske doğru iter.
   • Yüzer kaliperde (floating caliper) tek ya da iki piston diskin yalnız bir tarafında durur. Pistonlar iç balatayı diske iterken kaliper gövdesi kayıcı pimler üzerinde kayar ve dış balatayı da diske bastırır. Ağır vasıtalarda her iki tip de kullanılabilir, ancak yüzer tip daha yaygın olabilir.
4. Kaliper pistonları (caliper pistons) hava fren aktüatöründen gelen mekanik kuvveti alır ve balataları diske doğru iter. Hava basıncının hidroliğe çevrildiği hava-hidrolik sistemlerde hidrolik pistonlar da bulunabilir; saf hava sistemlerinde ise pistonlar direkt mekanik itici görevi görür.
5. Hava fren aktüatörü / körük (air brake actuator / chamber) fren sisteminin havayla çalışan kısmıdır. Fren pedalına basıldığında fren valfinden gelen basınçlı hava bu aktüatörü doldurur; içerideki diyafram ya da piston hava basıncını mekanik bir itme kuvvetine çevirir ve bu kuvveti kaliper mekanizmasına iletir.
6. Hava fren aktüatöründen gelen kuvveti kaliper pistonlarına ileten bağlantı elemanları ve mekanizmalar kollardan, millerden ya da direkt itme mekanizmalarından oluşur. Kaliperin tasarımına göre bunlar farklılık gösterebilir; örneğin S-kam sisteminden farklı olarak itme direkt ya da kaldıraçlı olabilir.
7. Frenleme için gereken basınçlı havayı temin eden hava sistemi (air system), kompresör, hava tankları, regülatörler, fren valfleri ve hava hatlarından oluşan ana sistemdir.

İşleyiş: Basınçlı Havanın Gücü

Hava diskli frenin çalışma prensibi basittir, ayrıntılarında ise ciddi bir mühendislik yatar. Adım adım şöyle işler.

1. Fren talebi sürücünün fren pedalına basmasıyla başlar; bu hareket fren valfine iletilir.
2. Fren valfi, hava tanklarında depolanan yüksek basınçlı havanın tekerleklerdeki hava fren aktüatörlerine akmasına izin verir.
3. Aktüatöre dolan basınçlı hava içerideki diyaframı ya da pistonu hareket ettirir ve mekanik kuvvet burada oluşur. Bu hareket, bağlı olduğu çubuk ya da kaldıraç üzerinden kaliper pistonlarına iletilir.
4. Kaliper pistonları kendilerine iletilen kuvvetle fren balatalarını fren diskine doğru sıkıştırır ve balata diske temas eder. Kaliper yüzer tipteyse piston bir balatayı iterken kaliper gövdesi de kayar ve diğer balatayı diske yaklaştırır.
5. Balatalarla disk yüzeyi arasında oluşan yüksek sürtünme kuvveti dönen diski yavaşlatır; disk yavaşlayınca tekerlek, tekerlek yavaşlayınca da araç yavaşlar ya da durur. Bu sırada kinetik enerji ısı enerjisine dönüşür.
6. Sürücü ayağını fren pedalından çektiğinde fren valfi aktüatörlere giden hava akışını keser ve aktüatörün içindeki havanın dışarı atılmasının yolunu açar. Hava basıncı düşünce pistonlar geri çekilir, balatalar diskten ayrılır ve sürtünme sona erer.

Standartlar ve ileri okuma

Bu konu, havalı frenli ticari araçların donanım kurallarına tabidir. ABD'de federal havalı fren standardı FMVSS 121 (49 CFR 571.121) uyumlu bir sistemin sağlaması gereken hava depolarını, korumayı ve zamanlamayı tanımlar; Avrupa ise BM/AEK (UNECE) 13 No.lu Regülasyon'un eşdeğer sınırlarını uygular. Ayrıntı için bkz. airbrakecompressor.com adresindeki resimli başvuru kaynağı. Somut değerleri her zaman yürürlükteki mevzuat ve araç üreticisinin servis verileriyle teyit edin.

Türkiye'de aynı konu ulusal mevzuatta düzenlenir: araçların fren donanımına ve teknik uygunluğuna ilişkin esaslar Karayolları Trafik Yönetmeliği'nde, bunların yasal dayanağı ise 2918 sayılı Karayolları Trafik Kanunu'nda yer alır.

Hava Diskli Fren Kaliperlerinin Avantajları: Neden Tercih Ediliyorlar?

Hava diskli fren sistemlerinin ağır ticari araçlarda yaygınlaşması tesadüf değil; arkasında güçlü avantajlar var.

• Üstün ve tutarlı frenleme performansı ısının iyi atılmasından gelir. Disklerin açık yapısı ve balata ile disk arasındaki temasın daha direkt olması sayesinde ısı çok daha etkin dağılır; disk havaya açık olduğu için ısı hızla çevreye yayılır, bazı disklerdeki özel soğutma kanalları (ventile diskler) da bu dağılımı daha da artırır. Bu sayede özellikle uzun süreli ya da yoğun frenleme gereken durumlarda fren solması riski dramatik şekilde azalır ve frenleme kuvveti sıcaklık dalgalanmalarından daha az etkilenir. Bunun karşılığı daha kısa ve daha güvenli durma mesafeleridir. Isının iyi yönetilmesi balata ve disk ömrünü uzatır, frenleme verimini de korur.
• Bakım ihtiyacı azalır, servis kolaylaşır. Hava diskli frenler, kampana frenlerle kıyaslandığında daha az hareketli parçaya sahiptir (örneğin S-kam, yaylar, ayarlayıcılar). Balata aşınması genellikle kaliper üzerinden gözle ya da elektronik sensörlerle kolayca kontrol edilebilir, balata değişimi de genellikle kampana frenlere göre daha hızlı ve pratiktir. Otomatik ayarlama sistemleri, kampana frenlerdeki elle ayar ihtiyacını ortadan kaldırır. Ömür de ortalamada daha uzundur. İyi ısı yönetimi balatanın daha dengeli aşınmasını getirir; sistemin daha az karmaşık olması da doğru bakımla arıza ihtimalini azaltabilir.
• Kontrol ve ABS/EBS uyumu da bu frenlerin güçlü yanıdır. Hava diskli frenler fren pedalına uygulanan basınca daha doğrusal tepki verir, bu da sürücüye daha hassas kontrol imkânı sunar. Elektronik Fren Sistemleri (EBS) ve Anti-Blokaj Sistemleri (ABS) ile mükemmel uyum içinde çalışır, tekerlek kilitlenmesini önler ve zorlu yol koşullarında bile aracın dengesini korumaya yardımcı olur. Modern Acil Durum Frenleme Sistemleri (AEBS) için de temel oluşturur.

Potansiyel Dezavantajlar ve Dikkat Edilmesi Gerekenler

Her sistemde olduğu gibi hava diskli frenlerin de bazı zorlukları var.

• İlk yatırım maliyeti genellikle geleneksel kampana fren sistemlerinden daha yüksektir. Bunun sebebi hassas üretim süreçleri ve kullanılan malzemelerdir; ikisi de ilk kurulum maliyetini yukarı çeker.
• Yedek parça maliyeti ve uzmanlık ihtiyacı ikinci zorluktur. Pistonlar, contalar ve özel gresler gibi kaliper parçaları ile diskler, kampana fren parçalarından daha pahalı olabilir. Teşhis, onarım ve bakım, hava sistemleri ve kaliper mekanizmaları konusunda özel bilgi ve deneyim ister; yanlış montaj ya da düşük kaliteli parça kullanımı ciddi güvenlik riskleri doğurur.

Bakım ve Kullanım İpuçları: Sisteminizin Ömrünü Uzatın

Hava diskli fren sisteminin performansını ve ömrünü en üst seviyede tutmak istiyorsanız düzenli bakım şart.

• Her seyahatten önce disklere, balatalara ve kaliperin çevresine bakın; diskte çatlak ya da aşırı çizik gibi gözle görülür bir hasar, balatada aşırı aşınma, kaliper etrafında hava kaçağı sesi veya yağ/gres sızıntısı gibi anormal bir durum olup olmadığını kontrol edin. Balataların ve disklerin üretici tarafından belirlenen minimum aşınma sınırlarına ulaşıp ulaşmadığını da periyodik olarak ölçün, aşınma göstergelerini takip edin ve sınırı aşan her parçayı değiştirin.
• Kaliperin serbestçe hareket ettiğinden (yüzer tipte) ya da pistonların takılmadan ileri geri gittiğinden emin olun; korozyon, kir birikimi veya hasar olup olmadığına da bakın. Hava fren aktüatörlerinin ve kaliper pistonlarının etrafındaki conta ve keçeler sağlam olmalı ve hava sızdırmamalıdır, çünkü sızıntı frenleme gücünü düşürür.
• Hava sisteminde kompresörün düzgün çalıştığını, hava tanklarının yeterli basıncı tuttuğunu, hatlarda ve bağlantı noktalarında hava kaçağı olmadığını doğrulayın; fren valflerinin işlevini de kontrol edin.
• Üretici yağlama öngörüyorsa, belirttiği yerlerde ve aralıklarda uygun tipte yağlayıcı kullanın. Yanlış yağlama ya da yağlama eksikliği kaliper mekanizmasının sıkışmasına yol açabilir.
• Periyodik bakımda da arızada da her zaman hava fren sistemleri konusunda uzmanlaşmış yetkili servise başvurun. Doğru teşhis, orijinal veya eşdeğer kalitede parça kullanımı ve doğru montaj bu işin olmazsa olmazıdır.
• Hava tanklarındaki nemi düzenli olarak boşaltın; havadaki nem kışın donarak ya da zamanla korozyona yol açarak fren sistemine zarar verebilir.

Güvenlik, Regülasyonlar ve Gelecek Perspektifi

Bugünün ağır ticari araç güvenlik standartlarında hava diskli fren sistemleri temel parçalardan biridir. Avrupa ECE R13 regülasyonu gibi birçok uluslararası düzenleme, belirli araç kategorileri ve ağırlıklar için disk fren kullanımını teşvik ediyor ya da zorunlu kılıyor. Yukarıda sözü geçen ABS ve EBS gibi aktif güvenlik sistemlerinin tam kapasiteyle çalışabilmesi için bu frenler ideal bir zemin sunuyor.

Sürücüsüz araç teknolojileri ve daha gelişmiş acil durum frenleme sistemleri yaygınlaştıkça, hava diskli frenlerin ne kadar hassas, ne kadar hızlı ve ne kadar şaşmadan çalıştığı bugünkünden de fazla önem kazanacak. Filo sahipleri ve işletmeler açısından bakınca bu sistemlere yatırım yapmak yalnız mevcut güvenlik standartlarını karşılamak anlamına gelmeyecek; geleceğe dönük stratejik bir adım da atılmış olacak.

Sonuç

Toparlarsak, hava diskli fren kaliper sistemleri ağır ticari araçların frenleme performansını ve güvenliğini devrim sayılacak ölçüde artıran kilit bileşenlerdir. Üstün durdurma gücü, ısıya dayanıklılık, düşük bakım ihtiyacı ve gelişmiş kontrol imkânı, ilk yatırım maliyetine rağmen uzun vadede ciddi avantaj getirir.

Sistemi doğru tanıyan ve bakımını düzenli, profesyonel şekilde yaptıran bir ağır vasıta işletmesi hem operasyonel verimini artırır hem de asıl mesele olan yol güvenliğini en üst seviyeye taşır. Ağır yük altında güvenli bir yolculuk söz konusu olduğunda hava diskli frenler, bugünün taşımacılığından çıkarılamayacak bir parçadır.
