Analisi dettagliata dei sistemi di pinze per freni a disco pneumatici

Analisi dettagliata dei sistemi di pinze per freni a disco in aria

Nel mondo dei veicoli commerciali pesanti, la sicurezza è fondamentale. Per autocarri, autobus e carri attrezzi che trasportano tonnellate di peso, un sistema frenante efficace influisce direttamente non solo sulla sicurezza del veicolo, ma anche su quella di tutti gli utenti della strada. È qui che entrano in gioco i sistemi frenanti a disco pneumatico, che rappresentano il massimo della tecnologia moderna nel campo dei freni per veicoli pesanti. Le prestazioni, la durata e il controllo superiori che offrono rispetto ai tradizionali freni a tamburo rendono questi sistemi indispensabili per le flotte odierne.

Ma cosa sono esattamente questi sistemi e quali sono le caratteristiche che li rendono così efficaci sotto carichi pesanti? Esaminiamoli più da vicino.

Che cos'è un sistema di freni a disco pneumatici e perché è così importante?

In termini semplici, un sistema di freni a disco pneumatici è un meccanismo che applica pressione al disco del freno di un veicolo utilizzando aria compressa, rallentando o arrestando il veicolo attraverso l'attrito. Il motivo principale del suo utilizzo nei veicoli commerciali pesanti è la sua capacità di convertire rapidamente e in modo sicuro l'elevata energia cinetica in energia termica.

I veicoli pesanti richiedono molta più energia per fermarsi rispetto alle autovetture. Quando si viaggia ad alta velocità o su terreni in pendenza con carichi pesanti, è fondamentale che il sistema frenante funzioni in modo immediato e costante. I freni a disco pneumatici riducono al minimo il rischio di fade anche in queste condizioni difficili, garantendo una frenata costante e potente.

Componenti di base del sistema

Un sistema frenante a disco pneumatico non è solo una pinza. I suoi componenti principali e le loro funzioni sono i seguenti:

1. Disco del freno (rotore): parte circolare in ghisa o leghe speciali che ruota con la ruota. È la superficie contro cui premono le pastiglie dei freni durante la frenata. Svolge un ruolo fondamentale nella dissipazione del calore.
2. Pastiglie dei freni: sono parti realizzate in materiali compositi con un elevato coefficiente di attrito che si trovano all'interno della pinza e premono contro entrambe le superfici del disco durante la frenata. Sono le principali parti soggette a usura.

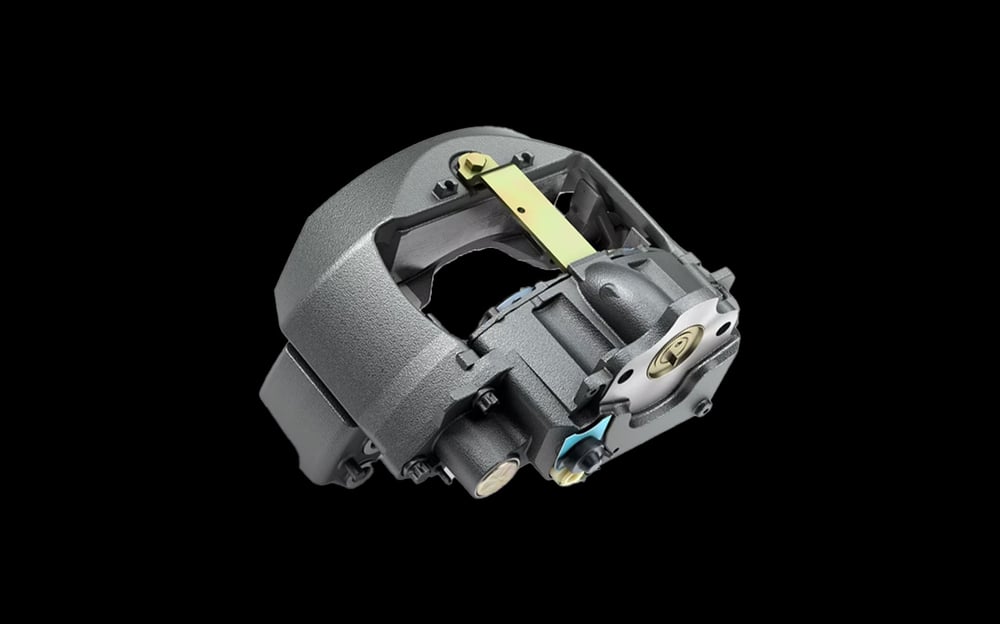

3. Pinza del freno: il corpo principale del sistema. Alloggia le pastiglie dei freni e trasmette la forza frenante al disco. È generalmente disponibile in due tipi principali:
• Pinza fissa: non si muove durante la frenata, contiene più pistoni (di solito su entrambi i lati del disco) e i pistoni spingono le pastiglie verso il disco.
• Pinza flottante: uno o due pistoni sono situati su un lato del disco. Mentre i pistoni spingono la pastiglia interna contro il disco, il corpo della pinza si muove su perni scorrevoli, consentendo alla pastiglia esterna di esercitare pressione sul disco. Entrambi i tipi possono essere utilizzati nei veicoli pesanti, ma il tipo flottante può essere più comune.
4. Pistoni della pinza: sono gli elementi che ricevono la forza meccanica dall'attuatore del freno pneumatico e spingono le pastiglie del freno verso il disco. Nei sistemi pneumatico-idraulici, dove la pressione dell'aria viene convertita in pressione idraulica, possono essere presenti anche pistoni idraulici, ma nei sistemi puramente pneumatici fungono da attuatori meccanici diretti.
5. Attuatore/camera del freno pneumatico: è la parte pneumatica del sistema frenante. Quando si preme il pedale del freno, l'aria pressurizzata proveniente dalla valvola del freno riempie questo attuatore. Il diaframma o il pistone all'interno converte la pressione dell'aria in una forza di spinta meccanica e trasmette questa forza al meccanismo della pinza.
6. Elementi di collegamento e meccanismi: si tratta di bracci, alberi o meccanismi di spinta diretta che trasmettono la forza dall'attuatore del freno pneumatico ai pistoni della pinza. Questi meccanismi possono variare a seconda del design della pinza (ad esempio spinta diretta o a leva, a differenza del sistema a camma a S).
7. Sistema pneumatico: il sistema principale costituito da un compressore, serbatoi d'aria, regolatori, valvole dei freni e tubazioni dell'aria che fornisce l'aria pressurizzata necessaria per la frenata.

Funzionamento: la potenza dell'aria pressurizzata

Il funzionamento del sistema frenante a disco pneumatico è semplice in linea di principio, ma i suoi dettagli sono una meraviglia dell'ingegneria:

1. Richiesta di frenata: quando il conducente preme il pedale del freno, questo movimento viene trasmesso alla valvola del freno.
2. Flusso d'aria: la valvola del freno consente all'aria ad alta pressione immagazzinata nei serbatoi dell'aria di fluire verso gli attuatori dei freni pneumatici sulle ruote.
3. Generazione della forza meccanica: l'aria pressurizzata che entra nell'attuatore muove il diaframma o il pistone al suo interno. Questo movimento viene trasmesso ai pistoni della pinza tramite il meccanismo collegato (asta o leva).
4. Contatto delle pastiglie dei freni: i pistoni della pinza premono le pastiglie dei freni contro il disco del freno utilizzando la forza che viene loro trasmessa. Se si tratta di una pinza flottante, mentre il pistone spinge una pastiglia, anche il corpo della pinza scorre, consentendo all'altra pastiglia di avvicinarsi al disco.
5. Attrito e decelerazione: l'elevata forza di attrito generata tra le pastiglie dei freni e la superficie del disco rallenta il disco rotante, causando il rallentamento o l'arresto della ruota e quindi del veicolo. Durante questo processo, l'energia cinetica viene convertita in energia termica.
6. Rilascio: quando il conducente toglie il piede dal pedale del freno, la valvola del freno interrompe il flusso d'aria agli attuatori e consente all'aria all'interno dell'attuatore di fuoriuscire. Quando la pressione dell'aria diminuisce, i pistoni si ritraggono e le pastiglie si separano dal disco, interrompendo l'attrito.

Vantaggi delle pinze dei freni a disco pneumatici: perché sono preferibili?

I potenti vantaggi alla base dell'uso diffuso dei sistemi frenanti a disco pneumatico nei veicoli commerciali pesanti sono i seguenti:

• Prestazioni di frenata superiori e costanti: grazie alla struttura aperta dei dischi e al contatto più diretto tra le pastiglie e i dischi, il calore viene distribuito in modo molto più efficace. Ciò riduce drasticamente il rischio di fading dei freni, soprattutto in caso di frenate prolungate o intense. La forza frenante è meno influenzata dalle variazioni di temperatura, con conseguente riduzione degli spazi di arresto e maggiore sicurezza.
• Gestione efficace del calore: il design aperto dei dischi consente al calore di dissiparsi rapidamente nell'aria circostante. Alcuni dischi sono dotati di speciali canali di raffreddamento (dischi ventilati), che migliorano ulteriormente la dissipazione del calore. Una migliore gestione del calore prolunga la durata delle pastiglie e dei dischi e mantiene l'efficienza di frenata.
• Ridotti requisiti di manutenzione e facilità di assistenza: hanno meno parti mobili rispetto ai freni a tamburo (ad esempio, camme a S, molle, regolatori). L'usura delle pastiglie dei freni può essere facilmente controllata a vista o con sensori elettronici tramite la pinza. La sostituzione delle pastiglie dei freni è generalmente più rapida e pratica rispetto ai freni a tamburo. I sistemi di regolazione automatica eliminano la necessità di regolazioni manuali nei freni a tamburo.
• Maggiore durata (media): una migliore gestione del calore garantisce un'usura più uniforme delle pastiglie. Inoltre, il design più semplice del sistema può ridurre il rischio di malfunzionamenti (con una corretta manutenzione).
• Migliore controllo e integrazione ABS/EBS: i freni a disco pneumatici forniscono una risposta più lineare alla pressione esercitata sul pedale del freno. Ciò offre al conducente un controllo più preciso. Sono completamente compatibili con i sistemi frenanti elettronici (EBS) e i sistemi antibloccaggio (ABS), impedendo il bloccaggio delle ruote e contribuendo a mantenere la stabilità del veicolo anche in condizioni stradali difficili. Costituiscono inoltre la base dei moderni sistemi di frenata di emergenza (AEBS).

Potenziali svantaggi e considerazioni

Come ogni sistema, anche i freni a disco pneumatici presentano alcune sfide:

• Costo iniziale più elevato: in genere hanno un costo di installazione iniziale più elevato rispetto ai tradizionali sistemi frenanti a tamburo. I processi di produzione precisi e i materiali utilizzati contribuiscono a questo costo.
• Costi dei ricambi e competenze richieste: i componenti delle pinze (pistoni, guarnizioni, grassi speciali) e i dischi possono essere più costosi dei componenti dei freni a tamburo. La diagnosi, la riparazione e la manutenzione dei sistemi richiedono conoscenze specialistiche ed esperienza con i sistemi pneumatici e i meccanismi delle pinze. Un'installazione non corretta o l'uso di componenti di bassa qualità possono comportare gravi rischi per la sicurezza.

Consigli per la manutenzione e l'utilizzo: prolungate la durata del vostro sistema

Una manutenzione regolare è essenziale per mantenere il sistema frenante a disco pneumatico in condizioni ottimali:

• Ispezioni visive regolari: prima di ogni viaggio, controllare che i dischi non presentino danni visibili (crepe, graffi eccessivi), usura eccessiva delle pastiglie o condizioni anomale intorno alle pinze (rumori di perdita d'aria, perdite di olio/grasso).
• Limiti di usura: misurare periodicamente se le pastiglie e i dischi dei freni hanno raggiunto i limiti minimi di usura specificati dal produttore. Monitorare gli indicatori di usura. Sostituire tutte le parti che superano i limiti.
• Ispezione del meccanismo della pinza: assicurarsi che la pinza si muova liberamente (tipo flottante) o che i pistoni si muovano in avanti e indietro senza incepparsi. Verificare la presenza di corrosione, accumulo di sporco o danni.
• Ispezione delle guarnizioni e delle guarnizioni: assicurarsi che le guarnizioni e le guarnizioni intorno agli attuatori dei freni pneumatici e ai pistoni delle pinze siano intatte e non presentino perdite d'aria. Le perdite riducono la potenza frenante.
• Ispezione dell'impianto pneumatico: assicurarsi che il compressore funzioni correttamente, che i serbatoi dell'aria mantengano una pressione sufficiente e che non vi siano perdite d'aria nelle tubazioni o nei punti di collegamento. Controllare il funzionamento delle valvole dei freni.
• Lubrificazione corretta: utilizzare il tipo di lubrificante appropriato (se applicabile) nei punti e con la frequenza specificati dal produttore. Una lubrificazione inadeguata o la mancanza di lubrificazione possono causare il grippaggio del meccanismo della pinza.
• Assistenza professionale: per la manutenzione periodica e in caso di malfunzionamento, rivolgersi sempre a un centro di assistenza autorizzato specializzato in sistemi frenanti pneumatici. Una diagnosi corretta, l'uso di ricambi originali o di qualità equivalente e una corretta installazione sono fondamentali.
• Drenaggio dell'acqua: drenare regolarmente l'umidità dai serbatoi dell'aria. L'umidità presente nell'aria può congelarsi in inverno o causare corrosione nel tempo, danneggiando l'impianto frenante.

Sicurezza, normative e prospettive future

I sistemi frenanti a disco pneumatici sono una componente fondamentale degli standard di sicurezza dei moderni veicoli commerciali pesanti. Numerose normative internazionali (ad esempio la normativa europea ECE R13) incoraggiano o impongono l'uso di freni a disco per specifiche categorie e pesi di veicoli. Questi sistemi costituiscono una piattaforma ideale per il funzionamento ottimale dei sistemi di sicurezza attiva come l'ABS e l'EBS.

In futuro, con la diffusione delle tecnologie per i veicoli senza conducente e di sistemi di frenata di emergenza più avanzati, la precisione, la velocità e l'affidabilità dei freni a disco pneumatici diventeranno ancora più fondamentali. Pertanto, investire in sistemi di freni a disco pneumatici non solo aiuterà i proprietari e gli operatori di flotte a soddisfare gli attuali standard di sicurezza, ma costituirà anche un passo strategico verso il futuro.

Conclusione

I sistemi di pinze per freni a disco pneumatici sono componenti fondamentali che rivoluzionano le prestazioni di frenata e la sicurezza dei veicoli commerciali pesanti. Nonostante il costo iniziale di investimento, la potenza di frenata superiore, la resistenza al calore, la bassa manutenzione e le avanzate capacità di controllo che offrono garantiscono notevoli vantaggi a lungo termine.

Una corretta comprensione di questi sistemi, insieme a una manutenzione regolare e professionale, migliorerà l'efficienza operativa degli operatori di veicoli pesanti, garantendo la massima sicurezza sulle strade. I freni a disco pneumatici sono un componente indispensabile dei mezzi di trasporto moderni, garantendo viaggi sicuri anche con carichi pesanti.
