En el mundo de los vehículos industriales pesados, la seguridad es primordial. Para los camiones, autobuses y grúas que transportan toneladas de peso, un sistema de frenado eficaz repercute directamente no sólo en la seguridad del vehículo, sino también en la de todos los que circulan por la carretera. Aquí es donde entran en juego los sistemas de pinzas de freno de disco neumáticas, que representan la cúspide de la tecnología moderna de frenado para vehículos pesados. El rendimiento, la durabilidad y el control superiores que ofrecen en comparación con los frenos de tambor tradicionales hacen que estos sistemas sean indispensables para las flotas de hoy en día.

Entonces, ¿qué son exactamente estos sistemas y cuáles son los detalles que los hacen tan exitosos bajo cargas pesadas? Echemos un vistazo más de cerca.

¿Qué es un sistema de pinza de freno de disco neumático y por qué es tan importante?

En sus términos más sencillos, un sistema de pinza de freno de disco neumático es un mecanismo que aplica presión al disco de freno de un vehículo utilizando aire comprimido, ralentizando o deteniendo el vehículo mediante la fricción. La razón principal de su uso en vehículos comerciales pesados es su capacidad para convertir de forma rápida y segura la elevada energía cinética en energía térmica.

Los vehículos pesados necesitan mucha más energía para detenerse que los vehículos de pasajeros. Cuando se viaja a altas velocidades o en terrenos inclinados con cargas pesadas, es vital que el sistema de frenos actúe de forma instantánea y constante. Los frenos de disco neumáticos minimizan el riesgo de desvanecimiento incluso en estas difíciles condiciones, proporcionando un frenado consistente y potente.

Componentes básicos del sistema

Un sistema de frenos de disco neumáticos no es sólo una pinza. Sus componentes principales y sus funciones son los siguientes:

1. Disco de freno (rotor): Pieza circular de hierro fundido o aleaciones especiales que gira con la rueda. Es la superficie contra la que presionan las pastillas de freno durante el frenado. Desempeña un papel fundamental en la disipación del calor.
2. Pastillas de freno: Son piezas fabricadas con materiales compuestos con un alto coeficiente de fricción que se encuentran en el interior de la pinza y presionan contra ambas superficies del disco durante el frenado. Son las principales piezas consumibles que se desgastan.

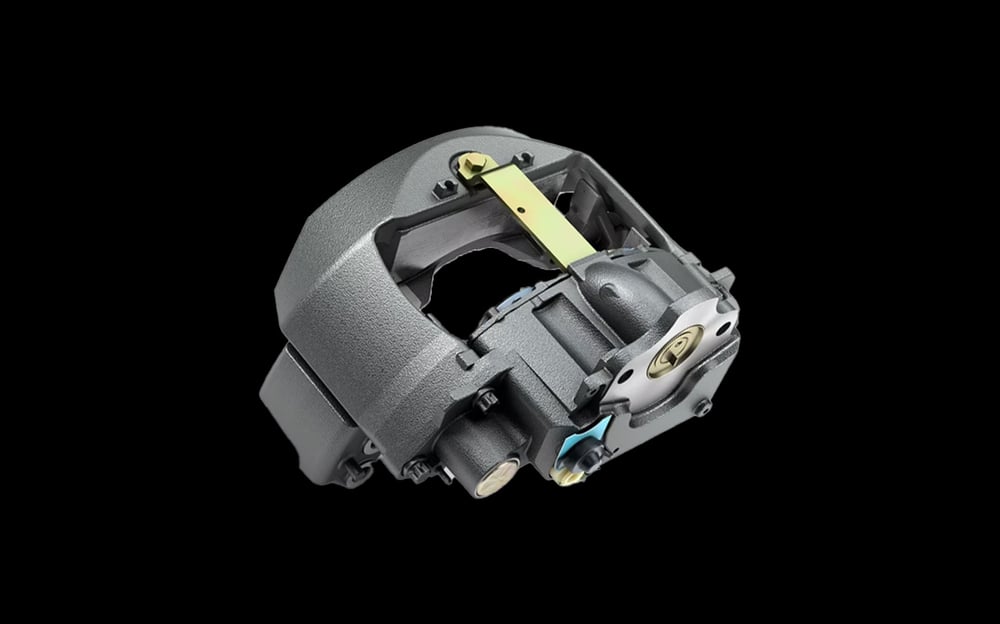

3. Pinza de freno: El cuerpo principal del sistema. Alberga las pastillas de freno y transmite la fuerza de frenado al disco. Suele estar disponible en uno de los dos tipos principales:
• Pinza fija: No se mueve durante el frenado, contiene varios pistones (normalmente a ambos lados del disco) y los pistones empujan las pastillas hacia el disco.
• Pinza flotante: Uno o dos pistones están situados en un lado del disco. Mientras los pistones empujan la pastilla interior contra el disco, el cuerpo de la pinza se mueve sobre pasadores deslizantes, lo que permite a la pastilla exterior ejercer presión sobre el disco. Ambos tipos pueden utilizarse en vehículos pesados, pero el tipo flotante puede ser más común.
4. Pistones de la pinza: Son los elementos que reciben la fuerza mecánica del actuador del freno neumático y empujan las pastillas de freno hacia el disco. En los sistemas aire-hidráulicos, en los que la presión del aire se convierte en presión hidráulica, también puede haber pistones hidráulicos, pero en los sistemas de aire puro actúan como actuadores mecánicos directos.
5. Actuador / Cámara del freno neumático: Es la parte accionada por aire del sistema de frenos. Cuando se pisa el pedal de freno, el aire a presión procedente de la válvula de freno llena este actuador. El diafragma o pistón del interior convierte la presión del aire en una fuerza de empuje mecánica y transmite esta fuerza al mecanismo de la pinza.
6. Elementos y mecanismos de conexión: Se trata de brazos, ejes o mecanismos de empuje directo que transmiten la fuerza del actuador del freno neumático a los pistones de la pinza. Estos mecanismos pueden variar en función del diseño de la pinza (por ejemplo, empuje directo o de palanca, a diferencia del sistema de leva en S).
7. Sistema de aire: El sistema principal compuesto por un compresor, depósitos de aire, reguladores, válvulas de freno y conductos de aire que proporciona el aire a presión necesario para el frenado.

Funcionamiento: El poder del aire a presión

El funcionamiento del sistema de frenos de disco neumáticos es sencillo en principio, pero sus detalles son una maravilla de la ingeniería:

1. Solicitud de frenado: Cuando el conductor pisa el pedal de freno, este movimiento se transmite a la válvula de freno.
2. Flujo de aire: La válvula de freno permite que el aire a alta presión almacenado en los depósitos de aire fluya hasta los actuadores de los frenos de aire de las ruedas.
3. Generación de fuerza mecánica: El aire a presión que entra en el actuador mueve la membrana o el pistón que se encuentra en su interior. Este movimiento se transmite a los pistones de la pinza a través del mecanismo conectado (varilla o palanca).
4. Contacto de la pastilla de freno: Los pistones de la pinza aprietan las pastillas contra el disco de freno utilizando la fuerza que se les transmite. Si se trata de una pinza flotante, mientras el pistón empuja una pastilla, el cuerpo de la pinza también se desliza, permitiendo que la otra pastilla se acerque al disco.
5. Fricción y desaceleración: La elevada fuerza de fricción generada entre las pastillas de freno y la superficie del disco ralentiza el disco en rotación, provocando que la rueda y, por tanto, el vehículo reduzcan su velocidad o se detengan. Durante este proceso, la energía cinética se convierte en energía térmica.
6. Liberación: Cuando el conductor retira el pie del pedal de freno, la válvula de freno corta el flujo de aire a los actuadores y permite que salga el aire del interior del actuador. Al caer la presión del aire, los pistones se retraen y las pastillas se separan del disco, poniendo fin a la fricción.

Ventajas de las pinzas de freno de disco neumáticas: ¿Por qué son las preferidas?

Las poderosas ventajas que se esconden tras el uso generalizado de los sistemas de frenos de disco neumáticos en los vehículos industriales pesados son las siguientes:

• Rendimiento y consistencia de frenado superiores: Gracias a la estructura abierta de los discos y al contacto más directo entre las pastillas y los discos, el calor se distribuye de forma mucho más eficaz. Esto reduce drásticamente el riesgo de desvanecimiento de los frenos, especialmente durante frenadas prolongadas o intensas. La fuerza de frenado se ve menos afectada por las fluctuaciones de temperatura, lo que se traduce en distancias de frenado más cortas y seguras.
• Gestión eficaz del calor: El diseño abierto de los discos permite que el calor se disipe rápidamente en el aire circundante. Algunos discos incorporan canales de refrigeración especiales (discos ventilados), que mejoran aún más la disipación del calor. Una mejor gestión del calor prolonga la vida útil de las pastillas y los discos y mantiene la eficacia de frenado.
• Requisitos de mantenimiento reducidos y servicio sencillo: Tienen menos piezas móviles que los frenos de tambor (por ejemplo, leva en S, muelles, ajustadores). El desgaste de las pastillas de freno suele poder comprobarse fácilmente de forma visual o con sensores electrónicos a través de la pinza. La sustitución de las pastillas de freno suele ser más rápida y práctica que con los frenos de tambor. Los sistemas de ajuste automático eliminan la necesidad del ajuste manual en los frenos de tambor.
• Mayor vida útil (media): Una mejor gestión del calor garantiza un desgaste más equilibrado de las pastillas. Además, el diseño más sencillo del sistema puede reducir la posibilidad de averías (con un mantenimiento adecuado).
• Control mejorado e integración ABS/EBS: Los frenos de disco neumáticos proporcionan una respuesta más lineal a la presión ejercida sobre el pedal de freno. Esto ofrece al conductor un control más preciso. Son totalmente compatibles con los sistemas electrónicos de frenado (EBS) y los sistemas antibloqueo (ABS), lo que evita el bloqueo de las ruedas y ayuda a mantener la estabilidad del vehículo incluso en condiciones de carretera difíciles. También sirven de base para los sistemas modernos de frenado de emergencia (AEBS).

Posibles desventajas y consideraciones

Como cualquier sistema, los frenos de disco neumáticos presentan algunos retos:

• Mayor coste de inversión inicial: Suelen tener un coste de instalación inicial más elevado en comparación con los sistemas tradicionales de frenos de tambor. Los precisos procesos de fabricación y los materiales utilizados contribuyen a este coste.
• Costes de las piezas de recambio y requisitos de experiencia: Los componentes de los calibradores (pistones, juntas, grasas especiales) y los discos pueden ser más caros que los componentes de los frenos de tambor. El diagnóstico, la reparación y el mantenimiento de los sistemas requieren conocimientos especializados y experiencia con los sistemas neumáticos y los mecanismos de las pinzas. Una instalación incorrecta o el uso de piezas de baja calidad pueden suponer graves riesgos para la seguridad.

Consejos de mantenimiento y uso: Prolongue la vida de su sistema

Un mantenimiento regular es esencial para que su sistema de frenos de disco neumáticos funcione a pleno rendimiento:

• Inspecciones visuales regulares: Antes de cada viaje, compruebe si los discos presentan daños visibles (grietas, arañazos excesivos), desgaste excesivo de las pastillas o condiciones anormales alrededor de las pinzas (ruido de fuga de aire, fugas de aceite o grasa).
• Límites de desgaste: Mida periódicamente si las pastillas y los discos de freno han alcanzado los límites mínimos de desgaste especificados por el fabricante. Vigile los indicadores de desgaste. Sustituya cualquier pieza que supere los límites.
• Inspección del mecanismo de la pinza: Compruebe que la pinza se mueve libremente (tipo flotante) o que los pistones se mueven hacia delante y hacia atrás sin atascarse. Compruebe si hay corrosión, acumulación de suciedad o daños.
• Inspección de juntas y retenes: Asegúrese de que los sellos y juntas alrededor de los actuadores del freno neumático y los pistones de la pinza están intactos y no presentan fugas de aire. Las fugas reducen la potencia de frenado.
• Inspección del sistema de aire: Asegúrese de que el compresor funciona correctamente, que los depósitos de aire mantienen una presión suficiente y que no hay fugas de aire en los conductos ni en los puntos de conexión. Compruebe el funcionamiento de las válvulas de freno.
• Lubricación adecuada: Utilice el tipo de lubricante adecuado (si procede) en los lugares e intervalos especificados por el fabricante. Una lubricación inadecuada o la falta de lubricación pueden provocar el agarrotamiento del mecanismo de la pinza.
• Servicio profesional: Para el mantenimiento periódico y en caso de avería, consulte siempre a un centro de servicio autorizado especializado en sistemas de frenos de aire. Un diagnóstico correcto, el uso de piezas originales o de calidad equivalente y una instalación adecuada son fundamentales.
• Drenaje del agua: Drene regularmente la humedad de los depósitos de aire. La humedad del aire puede congelarse en invierno o provocar corrosión con el tiempo, dañando el sistema de frenos.

Seguridad, normativa y perspectivas de futuro

Los sistemas de frenos de disco neumáticos son un componente fundamental de las normas de seguridad de los vehículos industriales pesados modernos. Muchas normativas internacionales (por ejemplo, la normativa europea ECE R13) fomentan u obligan a utilizar frenos de disco para determinadas categorías y pesos de vehículos. Estos sistemas proporcionan una plataforma ideal para que los sistemas de seguridad activa, como el ABS y el EBS, funcionen a pleno rendimiento.

En el futuro, con la adopción generalizada de tecnologías de vehículos sin conductor y sistemas de frenado de emergencia más avanzados, la precisión, velocidad y fiabilidad de los frenos de disco neumáticos serán aún más críticas. Por lo tanto, invertir en sistemas de frenos de disco neumáticos no sólo ayudará a los propietarios y operadores de flotas a cumplir las normas de seguridad actuales, sino que también servirá como un paso estratégico hacia el futuro.

Conclusión

Los sistemas de pinzas de freno de disco neumáticas son componentes críticos que revolucionan el rendimiento de frenado y la seguridad de los vehículos industriales pesados. A pesar del coste de inversión inicial, la potencia de frenado superior, la resistencia al calor, los bajos requisitos de mantenimiento y las avanzadas capacidades de control que ofrecen proporcionan importantes ventajas a largo plazo.

Un conocimiento adecuado de estos sistemas, junto con un mantenimiento regular y profesional, mejorará la eficacia operativa de los operadores de vehículos pesados al tiempo que garantiza la máxima seguridad en las carreteras. Los frenos de disco neumáticos son un componente indispensable del transporte moderno, ya que garantizan viajes seguros incluso con cargas pesadas.
