Zawory elektromagnetyczne ECAS: precyzyjny punkt sterowania w układach pneumatycznego zawieszenia do ciężkich pojazdów

Zawory elektromagnetyczne ECAS: precyzyjny punkt sterowania w układach pneumatycznego zawieszenia do ciężkich pojazdów

Nowoczesne samochody ciężarowe, autobusy i niektóre pojazdy specjalnego przeznaczenia są wyposażone w zaawansowane układy zawieszenia, które poprawiają rozkład obciążenia, komfort jazdy i bezpieczeństwo. Elektronicznie sterowane układy pneumatycznego zawieszenia (ECAS) zrewolucjonizowały tę dziedzinę, zastępując tradycyjne mechaniczne układy zawieszenia. Jednym z najbardziej krytycznych i wrażliwych elementów systemu ECAS jest zawór elektromagnetyczny ECAS.

Czym więc zajmują się te małe, ale niezwykle ważne zawory, jak działają i jakie problemy pojawiają się w przypadku ich awarii? Przyjrzyjmy się bliżej temu tematowi.

Czym w skrócie jest system ECAS?

ECAS (elektronicznie sterowane zawieszenie pneumatyczne) to system, który elektronicznie kontroluje ciśnienie powietrza w poduszkach powietrznych zawieszenia pojazdu. Jego główne zadania są następujące:

• Regulacja poziomu pojazdu: Optymalizacja wysokości pojazdu nad podłożem w zależności od warunków obciążenia lub warunków drogowych.
• Równoważenie obciążenia: Zapewnienie bezpiecznej jazdy poprzez równoważenie rozkładu obciążenia między osiami.
• Poprawa komfortu jazdy: Zapewnienie komfortu jazdy poprzez lepsze amortyzowanie nierówności nawierzchni drogi.
• Poprawa stabilności: Pomoc w utrzymaniu równowagi pojazdu podczas skręcania lub nagłych manewrów.
• Łatwość załadunku/rozładunku: Opuszczanie i podnoszenie tylnej części pojazdu w celu ułatwienia czynności takich jak sprzęganie przyczepy lub załadunek ramp.

System ECAS składa się zazwyczaj z elektronicznej jednostki sterującej (ECU), czujników wysokości, czujników ciśnienia i zaworów elektromagnetycznych, które są przedmiotem niniejszego artykułu.

Co to jest zawór elektromagnetyczny ECAS i do czego służy?

Zawór elektromagnetyczny to rodzaj zaworu, który działa za pomocą sygnału elektrycznego. Gdy prąd przepływa przez cewkę elektryczną (solenoid), wytwarza pole magnetyczne, które porusza rdzeniem (tłokiem lub tłoczyskiem), otwierając lub zamykając przepływ powietrza wewnątrz zaworu.

Zadaniem zaworów elektromagnetycznych w układzie ECAS jest precyzyjna regulacja przepływu sprężonego powietrza do poduszek powietrznych lub jego wydmuchu z poduszek zgodnie z poleceniami z ECU ECAS. W blokach zaworów mogą znajdować się oddzielne zawory lub wiele zaworów dla każdej poduszki powietrznej lub zespołu koła. Zawory te reagują na sygnały z ECU w ciągu milisekund, regulując ciśnienie powietrza.

Jak to działa?

Podstawowe działanie jest następujące:

1. ECU podejmuje decyzję: Na podstawie informacji z czujników wysokości i innych czujników ECU ECAS decyduje, która poduszka powietrzna musi zostać napełniona (wlot powietrza) lub opróżniona (wylot powietrza).
2. Sygnał elektryczny: ECU wysyła sygnał elektryczny do odpowiedniego zaworu elektromagnetycznego.
3. Aktywacja zaworu: Sygnał elektryczny wytwarza pole magnetyczne w cewce elektromagnesu.
4. Kontrola przepływu powietrza: Mechanizm zaworu aktywowany przez pole magnetyczne otwiera drogę dla sprężonego powietrza (zwykle z zbiorników powietrza) do odpowiedniej poduszki powietrznej lub otwiera drogę dla powietrza w poduszce powietrznej, aby mogło zostać uwolnione do atmosfery.
5. Regulacja poziomu: Ciśnienie w poduszce powietrznej zmienia się, aż przepływ powietrza ustanie, regulując w ten sposób wysokość lub poziom pojazdu.

Proces ten przebiega dynamicznie, ponieważ ECU nieustannie przetwarza dane z czujników i wysyła natychmiastowe polecenia do zaworów.

Dlaczego zawory elektromagnetyczne ECAS są ważne?

Zawory elektromagnetyczne są jak „mięśnie” systemu ECAS. Przekształcają decyzje podejmowane przez ECU, który działa jak „mózg”, w ruch fizyczny. Dzięki precyzyjnym możliwościom sterowania zapewniają utrzymanie pojazdu na pożądanym poziomie, natychmiastowe dostosowanie się do zmian obciążenia i zachowanie dynamiki jazdy. Bez nich system ECAS nie działałby.

Typowe usterki i przyczyny

Zawory elektromagnetyczne ECAS są stale narażone na przepływ powietrza, zmiany ciśnienia i sygnały elektryczne. Z upływem czasu lub pod wpływem czynników zewnętrznych mogą ulec awarii:

• Zanieczyszczenia wewnętrzne: Wilgoć, opary oleju lub cząsteczki (brud, rdza) dostające się do układu powietrznego mogą przyklejać się do wewnętrznych mechanizmów zaworów lub powodować korozję, prowadząc do zacinania się zaworów (pozostawania w pozycji otwartej lub zamkniętej). Jest to jedna z najczęstszych przyczyn awarii.
• Usterki elektryczne: Uszkodzona cewka elektromagnesu, zwarcie lub korozja/poluzowanie złączy mogą uniemożliwić dotarcie sygnału do zaworu.
• Wycieki wewnętrzne: Zużycie lub uszkodzenie elementów uszczelniających (uszczelek, o-ringów) wewnątrz zaworu może powodować ucieczkę powietrza nawet wtedy, gdy zawór jest zamknięty.
• Zużycie mechaniczne: Części ruchome zaworu mogą z czasem ulec zużyciu.

Objawy usterki: Co sygnalizuje Państwa zawór?

Uszkodzony zawór elektromagnetyczny ECAS może objawiać się na różne sposoby:

• Nieprawidłowy poziom pojazdu: Jeden z rogów pojazdu jest stale obniżony lub podwyższony, co powoduje nierównomierne ustawienie.
• Stały odgłos wycieku powietrza: Ciągły syczący dźwięk dochodzący z określonego bloku zaworów lub obszaru koła.
• Kontrolka ostrzegawcza ECAS: Zapala się kontrolka ostrzegawcza ECAS lub układu zawieszenia na desce rozdzielczej.
• Ciągła praca sprężarki powietrza: System ciągle traci powietrze z powodu wycieku, a sprężarka próbuje zrekompensować tę stratę.
• Kody usterek: Określone kody usterek związane z zaworem (np. obwód zaworu otwarty, błąd zablokowania zaworu itp.) pojawiające się podczas odczytu za pomocą urządzenia diagnostycznego.
• Zmniejszony komfort jazdy: Zawieszenie nie reaguje tak, jak powinno.

Diagnoza i rozwiązanie: Wymagana wiedza specjalistyczna

Diagnozowanie i usuwanie usterek zaworu elektromagnetycznego ECAS wymaga specjalistycznej wiedzy. Diagnoza zazwyczaj obejmuje następujące czynności:

• Odczyt kodów usterek: pobranie i interpretacja kodów usterek z systemu za pomocą narzędzia diagnostycznego.
• Kontrola wzrokowa i słuchowa: sprawdzenie bloku zaworów pod kątem uszkodzeń fizycznych, korozji lub odgłosów wycieku powietrza.
• Testy elektryczne: pomiar rezystancji cewek elektromagnesów i sygnałów do złączy zaworów.
• Testy funkcjonalne: Aktywowanie zaworów jeden po drugim za pomocą urządzenia diagnostycznego w celu sprawdzenia, czy działają.

Uszkodzony zawór elektromagnetyczny zazwyczaj nie jest naprawiany, ale wymieniany na nowy. Zawory są często częścią zintegrowanego bloku zaworów i może być konieczna wymiana całego bloku. Po wymianie należy koniecznie upewnić się, że system jest prawidłowo skalibrowany i nie ma wycieków powietrza.

Wskazówki dotyczące konserwacji: co można zrobić, aby zapobiec awariom?

Chociaż całkowite zapobieganie awariom zaworów elektromagnetycznych jest trudne, można zmniejszyć ryzyko:

• Regularne opróżnianie zbiorników powietrza: Regularne opróżnianie zbiorników powietrza, w których gromadzi się wilgoć i olej w układzie sprężonego powietrza (szczególnie w miesiącach zimowych, aby zapobiec zamarzaniu), zapewnia dopływ czystego powietrza do zaworów.

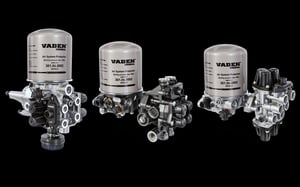

• Konserwacja osuszacza powietrza: Regularnie wymieniaj wkład osuszacza powietrza, który usuwa wilgoć z układu powietrznego.
• Utrzymanie systemu w czystości: Należy zapobiegać przedostawaniu się zanieczyszczeń zewnętrznych lub płynów do układu pneumatycznego.

Bezpieczeństwo i wpływ na działanie

Uszkodzenie zaworu elektromagnetycznego ECAS nie powinno być lekceważone. Może ono bezpośrednio wpływać na równowagę pojazdu, przyczepność i stabilność podczas hamowania. Nieprawidłowe poziomy mogą prowadzić do nierównomiernego zużycia opon, uszkodzenia ładunku, a nawet niezgodności z przepisami prawa (ograniczenia masy osi itp.).

Wnioski

Zawory elektromagnetyczne, które stanowią serce systemów ECAS, zapewniają precyzyjną kontrolę zawieszenia pneumatycznego w ciężkich pojazdach użytkowych. Ich bezawaryjne działanie jest niezbędne dla komfortowej, bezpiecznej i wydajnej jazdy. W przypadku wykrycia jakichkolwiek oznak nieprawidłowego działania należy natychmiast skontaktować się z profesjonalnym serwisem w celu przeprowadzenia prawidłowej diagnostyki i niezbędnych napraw. Pozwoli to nie tylko przedłużyć żywotność pojazdu, ale przede wszystkim zagwarantuje bezpieczeństwo na drodze. Zawory elektromagnetyczne ECAS są nieocenionymi elementami nowoczesnej technologii pojazdów ciężarowych i nie należy nigdy zaniedbywać ich konserwacji.
