Havalı Fren Sistemi Şeması Nasıl Okunur? Devre Rehberi

Atölyenin duvarına asılan A3 çıktının üzerinde onlarca kutu, kesik çizgi, küçük üçgen ve iki haneli numara vardır. Şoför "basınç düşüyor, araç gece beklediğinde manometre sabaha kadar iniyor" der. Şemayı okumayı bilen usta ile bilmeyen usta arasındaki fark, o çıktının önünde geçen ilk beş dakikada ortaya çıkar. Bilmeyen, tanıdığı parçaları çizimin içinde tek tek arar, hattı takip edemediği için sökmeye başlar. Bilen ise önce lejantı okur, devreleri birbirinden ayırır, kaçağın hangi düğümün arkasında kalmak zorunda olduğunu mantıkla sınırlar ve tek bir test noktasına gider. Bu rehber havalı fren devresinin nasıl çalıştığını değil, o çalışmayı anlatan çizimin nasıl okunacağını öğretir: sembol dili, hat ve port kodları, devre mimarisi ve şemadan arıza daraltma.

Devre şeması ne anlatır? Şema ile güzergah resmi arasındaki fark

Sahadaki ilk hata, elindeki çizimin türünü yanlış varsaymaktır. Pnömatik devre şeması, parçaların araç üzerindeki gerçek yerini değil, birbirine hangi işlevle bağlandığını gösterir. Şemada kompresör depoların solunda çizilmiştir diye kompresörün araçta soldan bağlandığı sonucu çıkarılmaz. Şema bir yol haritası değil, bir mantık tablosudur; üzerindeki mesafeler ve açılar yalnızca okunabilirlik için seçilmiştir.

Aynı sistem için birbirini tamamlayan dört çizim bulunur. Pnömatik devre şeması havanın izlediği yolu, valflerin anahtarlama mantığını ve devrelerin nerede ayrıldığını verir. Boru güzergah resmi hatların şasi üzerindeki fiziksel yolunu, kelepçe noktalarını ve boru çaplarını gösterir. Parça yerleşim resmi hangi valfin şasinin neresine bağlandığını işaretler. Elektrik devre şeması ise modülatörlerin, sensörlerin ve gösterge lambalarının kablolamasını taşır. Kaçak ararken pnömatik şema, valfi bulmak için yerleşim resmi, kabloyu izlemek için elektrik şeması gerekir; birini diğerinin yerine kullanmak zaman kaybettirir.

Pnömatik şemanın sessiz bir varsayımı vardır: çizim, sistemi belirli tek bir durumda gösterir. Çoğu OE şeması sistemi basınçsız, motor durmuş ve park freni çekili halde çizer; valf kutularının içindeki oklar o duruma aittir. "Şemada burası açık görünüyor ama araçta kapalı" itirazlarının çoğu bu varsayımın okunmamasından doğar.

Sistemin fiziksel olarak nasıl çalıştığını, kompresörden körüğe uzanan zinciri ve bakım mantığını havalı fren sistemleri çalışma prensibi rehberinde bulabilirsiniz; bu yazı o zincirin kâğıt üzerindeki karşılığını konu alır.

Şemanın sembol dili: valf, depo, kurutucu ve körük nasıl çizilir?

Pnömatik şemalar işaret dili kullanır. Semboller parçanın görüntüsünü değil işlevini resmeder; bu yüzden kurutucunun sembolü gerçek kurutucuya benzemez, ama ne yaptığını tek bakışta anlatır.

Sembol dilinin dört kuralı vardır. Birincisi, enerji üreten ve depolayan öğeler kapalı hacim biçiminde çizilir: kompresör bir daire ve dışa bakan üçgen, depo uzunlamasına kapalı bir gövdedir. İkincisi, valfler kare kutularla gösterilir ve yan yana duran her kutu o valfin bir anahtarlama konumudur; içindeki oklar akışın hangi porttan hangi porta gittiğini, T harfine benzeyen işaretler ise kapalı portu anlatır. Üçüncüsü, valfin nasıl kumanda edildiği kutunun kenarına yazılır: yay, pedal, kol, elektrik bobini ya da kesik çizgiyle gelen pilot hattı. Dördüncüsü, çizgi tipi hattın görevini belirtir: sürekli çizgi iş yapan ana hat, kesik çizgi kumanda hattı, nokta-çizgi ise mahfaza ya da mekanik bağlantıdır.

Bu karşılıklar yaygın uygulamadır, ama tek doğru kaynak eldeki çizimin kendi lejantıdır. Bazı üreticiler kurutucu ile regülatörü tek kutuda birleştirir, bazıları röle valfini körük grubunun içine gömer. Sembolü tanımadığınızda tahmin yerine lejanta dönmek, şema okumanın temel disiplinidir.

Hat renkleri, çizgi tipleri ve port numaraları ne anlatır?

Şemanın en çok bilgi taşıyan katmanı hatlardır. Bir hattın rengi hangi devreye ait olduğunu, çizgi tipi ne iş yaptığını, ucundaki numara ise hangi porta bağlandığını söyler. Üçü birlikte okunduğunda, gözle takip edilmesi imkânsız görünen bir hat bile saniyeler içinde sınıflandırılır.

Renk kodlaması üreticiden üreticiye değişir ve uluslararası tek bir zorunlu standarda bağlı değildir. Yine de Avrupa ağır ticari araç şemalarında sık karşılaşılan bir aile vardır: besleme tarafı nötr bir renkle, iki servis devresi ayrı iki renkle, park devresi ayrı bir renkle, dorse hatları ise kaplin renkleriyle uyumlu çizilir. Siyah beyaz çıktıda renk kaybolur; bu durumda ayrım çizgi kalınlığı, tarama deseni ya da hat üzerindeki devre etiketiyle yapılır.

Numara kodları renkten daha güvenilirdir, çünkü siyah beyaz baskıda da okunur ve parçanın gövdesine de basılmıştır. Ağır ticari araç pnömatiğinde yaygın yaklaşım, portu işlevine göre numaralandırmaktır: besleme girişleri bir rakamla, kullanım çıkışları başka bir rakamla, atmosfere tahliye ayrı bir rakamla, kumanda girişleri ise ayrı bir rakamla anılır. Aynı işlevden birden çok port varsa ikinci bir hane eklenerek ayrılır; iki ayrı kullanım çıkışı olan bir valfte iki çıkış aynı ana rakamı paylaşır, alt haneleri farklıdır.

Numaralandırmanın alt ayrıntısı üreticiye ve valf ailesine göre değişebilir. Şemadan okunan bir port numarası, valfin gövdesindeki dökme numarayla karşılaştırılarak doğrulanmalıdır. İkisi tutmuyorsa ya araçta farklı bir varyant takılıdır ya da elde yanlış donanım koduna ait şema vardır; ikisi de sökmeye başlamadan çözülmelidir.

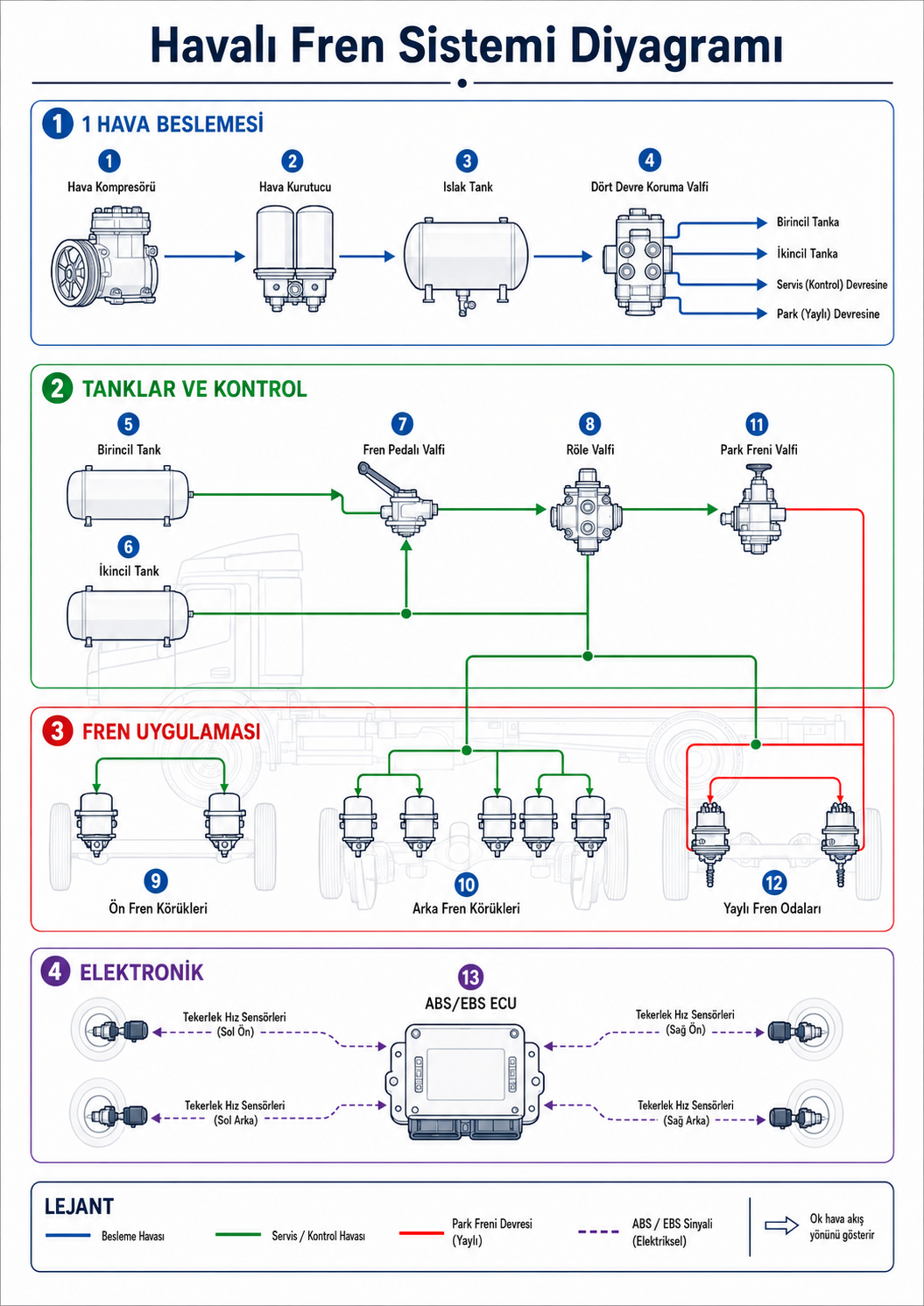

Havalı fren sistemi şeması nasıl okunur? Katman katman okuma yöntemi

Bir havalı fren sistemi şeması baştan sona soldan sağa okunmaz. Deneyimli okuyucu çizimi tek bir resim gibi değil, üst üste binmiş katmanlar gibi ele alır ve her turda yalnız bir katmanı takip eder. Bu yöntem, karmaşık görünen bir A3 çıktıyı yönetilebilir parçalara böler.

Önerilen okuma sırası şudur. Birinci tur: lejant. Renk karşılıkları, çizgi tipleri, kısaltmalar ve varyant dipnotları alınır. İkinci tur: besleme. Kompresör bulunur; oradan kurutucuya, koruma valfine ve depolara giden yol tek bir hat olarak izlenir. Üçüncü tur: devre ayrımı. Koruma valfi çıkışlarından sonra kaç devre olduğu sayılır, her devrenin hangi depoya, valfe ve körüğe gittiği ayrı ayrı takip edilir. Dördüncü tur: kumanda hatları. Yalnız kesik çizgiler izlenir; hangi valfin hangi bilgiyle anahtarlandığı çıkarılır. Beşinci tur: sınırlar. Dorse kaplinleri, test bağlantıları, elektrik şemasına geçiş noktaları ve varyant dipnotları işaretlenir.

Besleme devresi: kompresörden depolara kadar şemayı izlemek

Her havalı fren şeması aynı noktada başlar: kompresör. Şemada kompresörden çıkan hat, önce basıncı düzenleyen ve nemi tutan bölüme gider. Bu bölüm iki ya da üç sembolden oluşur: hava kurutucu, ona tümleşik veya ayrı çizilmiş basınç regülatörü ve çoğu şemada yanında duran küçük rejenerasyon deposu.

Regülatörün en öğretici ayrıntısı, kompresöre geri giden kesik çizgidir. Bu pilot hattı sistem basıncı üst sınıra ulaştığında kompresörü boşta çalışma konumuna alır, alt sınıra düşünce yeniden basmasını sağlar. Bu çizgiyi görmeden "kompresör neden sürekli basmıyor" sorusunun cevabı bulunamaz. Aynı hat kurutucunun tahliye çevrimini de tetikler; kurutucunun altındaki tahliye çıkışı ve susturucu sembolü bu yüzden regülatör hattının yanındadır.

Ağır ticari araçlarda sistem çalışma basıncı kabaca 8 bar ile 12,5 bar arasında bir mertebededir ve regülatörün kesme ile açma basınçları arasında birkaç barlık bir aralık bulunur. Değerler araç ailesine, emisyon seviyesine ve donanıma göre değişir; kesin rakam için aracın OE servis kılavuzu esastır. Şemanın işi rakam vermek değildir; şema hangi düğümün hangi düğümü kumanda ettiğini gösterir.

Kurutucudan sonra hat çok devreli koruma valfine girer. Bu, şemanın en kritik dallanma noktası ve besleme turunun bittiği yerdir. Girişte tek hat vardır, çıkışta devre sayısı kadar hat çıkar. Buraya gelindiğinde "bundan sonrası tek sistem değil, birbirinden yalıtılmış devreler" diye not düşmek gerekir.

İki devreli ayrım neden var, şemada nasıl görünür?

Ağır ticari araç fren sisteminin temel tasarım ilkesi, tek bir arızanın aracı frensiz bırakmamasıdır. Bunun kâğıt üzerindeki karşılığı, servis fren devresinin en az iki bağımsız kola ayrılmasıdır. Şemada bunu görmenin en kolay yolu ayak fren valfinin çizilme biçimidir: valf tek kutu değil, üst üste iki kutu grubudur. Her katın kendi besleme girişi, çıkışı ve tahliyesi vardır; pedal ikisini birlikte kumanda eder ama havaları karışmaz.

Ayrım genellikle akslara göre yapılır: bir devre ön aks, diğeri arka aks körüklerini besler. Bazı uygulamalarda çapraz ya da karışık ayrım görülür. Hangi mimarinin kullanıldığı şemadan doğrudan okunur; ayak valfi çıkışından çıkan hattın hangi körük grubunda bittiğine bakmak yeterlidir. Bu tespit, "fren tuttu ama zayıf" şikâyetinde hangi devrenin çalışmadığını anlamanın en hızlı yoludur.

Bağımsızlık depo tarafında da korunur. Her servis devresinin kendi deposu vardır ve depolar birbirine ancak koruma valfi üzerinden, kontrollü biçimde bağlanır. Bir devre delindiğinde diğerinin havası oraya akmaz. Şemada bunu gösteren işaret, koruma valfi çıkışlarının ayrı numara taşıması ve devre hatlarının bir daha birleşmemesidir.

Devrelerdeki valflerin görevleri, çeşitleri ve arıza belirtileri için kamyon havalı fren valfleri rehberi ayrıntılı bir başvuru kaynağıdır; kutunun arkasında hangi mekanizmanın durduğunu bilmek çizimi okumayı belirgin biçimde kolaylaştırır.

Standartlar ve ileri okuma

Bir şemanın kodladığı yerleşim rastgele değildir; havalı frenli araçların donanım kurallarını izler. ABD'de federal havalı fren standardı FMVSS 121 (49 CFR 571.121), uyumlu bir sistemin sahip olması gereken hava depolarını, korumayı ve zamanlamayı tanımlar; bu yüzden hemen her üreticinin çiziminde aynı temel devreler görülür. Aynı sistemin şema dışında bileşen bileşen anlatımı için airbrakecompressor.com adresindeki resimli başvuru kaynağına bakın. Yerleşimler değiştiği için port numaralarını ve devre ayrımlarını her zaman ilgili araç üreticisinin güncel şemasıyla teyit edin.

Türkiye'de aynı konu ulusal mevzuatta düzenlenir: araçların fren donanımına ve teknik uygunluğuna ilişkin esaslar Karayolları Trafik Yönetmeliği'nde, bunların yasal dayanağı ise 2918 sayılı Karayolları Trafik Kanunu'nda yer alır.

Dört devre koruma valfi şemanın neresinde durur?

Şemadaki en yanlış anlaşılan bileşen çok devreli koruma valfidir. Adı "koruma" olduğu için emniyet valfi sanılır; oysa işlevi basıncı sınırlamak değil, devreleri birbirinden yalıtmak ve doldurma önceliğini yönetmektir. Şemada tek girişli, dört veya daha çok çıkışlı bir kutu olarak durur; besleme turunun bittiği, devre turunun başladığı sınırdır.

İki görevi de şemadan okunur. Birincisi öncelik: sistem sıfırdan dolarken servis fren devreleri önce, park ve yardımcı devreler sonra beslenir. İkincisi yalıtım: bir çıkışta basınç kaybı olursa o çıkış kapanır, diğerleri belirli bir seviyede ayakta kalır. Şemada bu davranış, her çıkışın ayrı bir kolda ilerlemesi ve bir daha birleşmemesiyle gösterilir.

Şemayı okurken bu tablonun mantığı tek soruya iner: "Hangi çıkışın basıncı düşük?" Cevap, arızanın koruma valfinin öncesinde mi sonrasında mı olduğunu tek adımda belirler. Bütün çıkışlar birlikte düşükse sorun besleme tarafındadır: kompresör, kurutucu, regülatör ya da valf girişi. Yalnız bir çıkış düşükse sorun o devrenin kendi kolundadır ve şemada o koldan sonrası taranır.

Servis fren devresi: ayak valfinden körüklere hat takibi

Servis fren devresi şemanın en yoğun bölümüdür, çünkü hem sürekli basınçlı besleme hattını hem de yalnız fren anında basınçlanan çalışma hattını içerir. İkisini ayırmak bu bölümü okumanın anahtarıdır: depodan ayak valfine gelen hat sürekli basınçlıdır; ayak valfinden çıkan hat yalnız pedala basıldığında basınçlanır. Şemada aynı kalınlıkta çizilseler bile işlevleri farklıdır.

Pedala basıldığında ayak valfinin her katı kendi besleme portundan aldığı havayı kendi çıkışına verir. Ön aks tarafında bu çıkış çoğu zaman doğrudan körüklere gider. Arka aks tarafında ise araya bir röle valfi girer. Röle valfinin varlığı çok şey anlatır: ayak valfinden gelen ince kumanda hattı yalnız bilgi taşır, körükleri dolduran hava arka depodan kısa yoldan gelir. Amaç tepki süresini kısaltmaktır ve şemada röle valfinin kumanda portuna kesik çizgiyle gelen hat bunu açıkça gösterir.

Arka aks kolunda sıklıkla bir fren kuvveti regülatörü bulunur. Mekanik tipte, akstan gelen nokta-çizgi bağlantı kolu hemen fark edilir; elektronik sistemlerde bu işlev modülatöre taşınmıştır ve pnömatik şemada yalnız bir kutu olarak görünür. Görevi, boş araçta arka akse aşırı fren kuvveti gitmesini engellemektir. Bu bileşen atlanırsa "boşta arka tekerler erken kilitleniyor" şikâyeti hiç açıklanamaz.

Devrenin sonunda körükler durur. Tek girişli diyaframlı silindir servis körüğüdür; iki bölmeli, arka bölmesinde yay sembolü taşıyan silindir ise kombine körüktür. Ayrım şarttır, çünkü kombine körüğün iki ayrı girişi iki farklı devreye bağlıdır ve şemada farklı renkte hatlarla gelir.

Park ve yay körüğü devresi şemada nasıl izlenir?

Park devresi, şemanın mantığı ters işleyen tek bölümüdür ve bu yüzden en çok yanlış okunan yerdir. Servis devresinde basınç fren uygular; park devresinde basınç freni bırakır. Yay körüğünün içindeki güçlü yay freni mekanik olarak uygular, hava basıncı ise yayı sıkıştırarak serbest bırakır. Şemadaki yay sembolü görüldüğü anda o koldaki bütün mantık tersine çevrilerek okunmalıdır.

Bu ters mantık bir güvenlik tasarımıdır: park devresinde basınç kaybolursa fren kendiliğinden uygulanır, yani sistem arızada güvenli tarafa düşer. Yay körüğünü serbest bırakmak için genellikle 5 ile 6 bar mertebesinde bir basınç gerekir, ancak kesin eşik araç ve körük tipine göre değişir ve OE servis kılavuzundan alınır. Şemadan çıkarılacak asıl bilgi rakam değil davranıştır: sistem yeterince dolmadan araç hareket ettirilemez.

Park kolu el fren valfinden başlar. Valfin üzerindeki kol sembolü ve kademeler sürücü konumlarını gösterir. Kademeli el fren valflerinde bir de test konumu bulunur; bu konum dorsenin frenlerini bırakıp yalnız çekicinin park freniyle duruşu sınamaya yarar ve şemada ayrı bir kutu olarak çizilir. Valften çıkan hat yay körüklerinin park bölmesine gider, yolda genellikle bir röle valfi ve bir çift yönlü çek valf üzerinden geçer.

Bu çift yönlü çek valf, park devresi okumasının en öğretici düğümüdür. Görevi, aynı körüğe hem park hem servis tarafından kuvvet binmesini engellemektir; park freni çekiliyken pedala basıldığında yay kuvveti ile hava kuvveti toplanırsa körük ve mekanizma tasarım sınırının üzerinde zorlanır. İki girişli küre sembolü görüldüğünde o düğümün "iki kuvvetten yalnız büyüğünü geçir" mantığıyla çalıştığı bilinmelidir.

Dorse bağlantı hatları ve kaplin renkleri şemada nasıl gösterilir?

Çekici şemasının sağ kenarında, iki yarım daireden oluşan ayrılabilir bağlantı sembolleri durur. Bunlar dorse kaplinleridir ve şemanın "sistem burada bitmiyor, karşı tarafta ikinci bir şema var" dediği yerdir. Çekici ile dorse arasında iki hava hattı vardır ve işlevleri kesinlikle farklıdır.

Besleme hattı dorseye sürekli hava gönderir ve dorsenin kendi deposunu doldurur. Kumanda hattı ise yalnız fren anında basınçlanır ve dorseye "ne kadar frenle" bilgisini taşır. Avrupa uygulamasında besleme kaplini kırmızı, kumanda kaplini sarı renk kodludur; Kuzey Amerika uygulamasında besleme kırmızı, servis kumandası mavidir. Şemada bu renkler hat renkleriyle uyumlu çizilir.

Çekici tarafında bu iki hattı yöneten bileşen dorse kumanda valfidir. Şemada birden çok girişli bir kutu olarak görünür: her iki servis devresinden birer kumanda girişi ve park devresinden bir giriş alır. Bu üç giriş, dorsenin hem ayak freniyle, hem el freniyle, hem de bir servis devresi çöktüğünde diğeriyle frenlenebildiğini anlatır.

Şemadaki en önemli güvenlik mantığı burada saklıdır: besleme hattının kesilmesi dorse frenlerini uygular. Bir kaplin çıkarsa veya hortum kopar ve besleme basıncı düşerse, dorse üzerindeki park röle valfi yay körüklerini boşaltır. Bu davranış şemada görünür, çünkü dorse tarafındaki röle valfinin kumanda girişi besleme hattına bağlanmıştır. Bu düğümü bilmeyen bir kişi "besleme hortumu koptu, neden dorse kilitlendi" sorusunu yanıtlayamaz.

Çekici ve dorse şemaları ayrı belgelerdir ve arıza takibinde ikisi birlikte kullanılır. Sahadaki en hızlı ayırma yöntemi de buradan doğar: dorse ayrıldığında kaçak duruyorsa sorun dorse tarafında, devam ediyorsa çekici tarafındadır. Bu tek hareket taranacak şema alanını yarıya indirir.

ABS ve EBS: elektronik katman pnömatik şemaya nasıl girer?

Modern araçlarda pnömatik şema tek başına yeterli değildir, çünkü havanın yolunu artık kısmen elektronik belirler. Bu katman şemada iki biçimde görünür: modülatör kutuları ve elektrik şemasına geçiş işaretleri. Modülatör, besleme, çıkış ve tahliye portu taşıyan normal bir valf gibi çizilir; farkı, kumandasının kesik pilot hattı yerine elektrik sembolüyle gelmesidir.

ABS uygulamasında pnömatik mimari büyük ölçüde korunur; modülatörler mevcut hatların üzerine yerleştirilir ve yalnız kilitlenme anında araya girer, bu yüzden ABS'li bir şema ABS'siz muadiline çok benzer. EBS uygulamasında ise mimari değişir: fren komutu öncelikle elektrik sinyaliyle iletilir, pnömatik hat yedek yol olarak kalır. Ayrımı yapmanın yolu, ayak valfinden çıkan hatların işlevine bakmaktır.

Elektronik katmanın getirdiği en önemli sonuç şudur: pnömatik şemada doğru görünen bir hat, elektronik tarafta arıza varsa beklendiği gibi davranmayabilir. Bir modülatörün basıncı kesmesi pnömatik bir kusur değil, kasıtlı bir elektronik karardır. Bu yüzden EBS'li araçlarda şema okuma her zaman arıza kodu okumayla birlikte yürütülür.

Şemadan arıza takibi: basınç düşüklüğünde hangi düğümden başlanır?

Şema okumanın asıl amacı burada ortaya çıkar. Basınç düşüklüğü şikâyetinde amaç kaçağı bulmak değil, önce kaçağın bulunabileceği alanı daraltmaktır. Şema bunu sistemi düğümlere bölerek yapar: her valf, her depo ve her kaplin bir düğümdür ve her düğüm ölçülebilir bir sınırdır. Aşağıdaki sıra araca ve donanıma göre uyarlanır; her aşamada OE servis kılavuzunun öngördüğü güvenlik yordamı uygulanır.

1. Şikâyeti kesinleştirin: hangi göstergede, hangi devrede, ne kadar sürede ve hangi koşulda düşüş oluyor? Araç dururken mi, fren yapıldığında mı, park çekildiğinde mi? Bu cevaplar arama alanını daha ilk adımda daraltır.
2. Eldeki şemanın araca ait olduğunu doğrulayın. Şasi ve donanım kodunu, başlıktaki varyant dipnotlarını ve araçta takılı valflerin numaralarını karşılaştırın; uyuşmayan şemayla yapılan takip baştan yanlıştır.
3. Lejantı okuyun ve besleme hattını kalemle baştan sona işaretleyin. Kompresör, kurutucu, regülatör ve koruma valfi arasındaki yol tek bir zincir olarak görünür hale gelmelidir.
4. Sistemi doldurun ve tüm göstergeleri birlikte izleyin. Bütün devreler birlikte mi düşüyor, yalnız biri mi? Bu tek gözlem arızanın koruma valfinin öncesinde mi sonrasında mı olduğunu belirler ve şemanın yarısını eler.
5. Şemadaki test bağlantılarını işaretleyin ve sınır düğümünü arayın: basıncın hâlâ doğru olduğu son nokta ile düşük olduğu ilk nokta arasındaki bölüm, kaçağın bulunmak zorunda olduğu bölümdür.
6. Dorseyi ayırın ve ölçümü tekrarlayın. Kaçak duruyorsa arama dorse şemasına taşınır, devam ediyorsa çekici şemasında kalınır. Bu adım genellikle en yüksek kazancı sağlayan tek hamledir.
7. Valflerin tahliye portlarını dinleyin ve gözleyin. Sürekli hava veren bir tahliye çıkışı kaçağın hangi valfin içinde olduğunu söyler; şemada o tahliye hangi valfe aitse arama orada biter.
8. Park devresini ayrı sınayın. El fren valfini kademeli çalıştırıp yay körüğü hattındaki davranışı izleyin; park kolundaki kaçak, servis devresi ölçümlerini yanıltacak biçimde toplam düşüş üretebilir.
9. Bulunan düğümü sökmeden önce şema üzerinde doğrulayın: o düğüm gerçekten şikâyetin oluştuğu devreyi besliyor mu? Devre eşleşmesi doğrulanmadan yapılan sökme çoğu zaman ikinci bir arıza yaratır.
10. Onarım sonrası aynı ölçümü aynı test noktalarında tekrarlayın ve sonuçları araç dosyasına şemadaki düğüm adıyla yazın. Bir sonraki arızada bu kayıt taramayı en baştan yapmayı gereksiz kılar.

Yöntemin gücü, hiçbir adımda tahmine yer bırakmamasıdır: her adım şemadan okunan bir düğümü ölçülebilir bir sınıra çevirir ve her ölçüm arama alanını küçültür. Belirti odaklı bakışla arıza nedenlerini ve çözümlerini tarayan havalı fren arıza teşhisi rehberi ile birlikte kullanıldığında şema takibi, belirti listesini hızlıca fiziksel bir düğüme bağlar.

Araç üreticisi şemaları neden farklıdır, neden OE şeması esastır?

Genel eğitim kaynaklarında bulunan havalı fren şemaları öğretici olarak değerlidir, ancak sahada tek başına kullanılamaz. Nedeni, aynı temel mimarinin her üreticide farklı uygulanmasıdır ve aradaki farklar doğrudan teşhis hatasına yol açar.

Birinci fark çizim geleneğidir: bir üretici besleme hattını üstte, diğeri altta çizer; biri devreleri renklerle, diğeri numaralarla ayırır; biri röle valfini ayrı sembol yapar, diğeri körük grubuna gömer. İkinci fark bileşen seçimidir: aynı işlevi bir araçta ayrı bir valf, başkasında tümleşik bir modül yerine getirir. Üçüncü ve en tehlikeli fark donanım varyantlarıdır: aynı model aracın üstyapısına, aks düzenine, süspansiyon tipine ve pazarına göre farklı şemaları vardır.

Bu yüzden şema seçiminde tek geçerli ölçüt vardır: şema, aracın şasi ve donanım koduyla eşleşmelidir. Aynı marka ve model olması yeterli değildir; eşleşme doğrulanmadan yapılan takip, doğru yöntemle yanlış haritada yürümek demektir. Genel şemalar sistemi öğrenmek, OE şeması iş yapmak içindir. Güncellik de ayrı bir konudur: üreticiler servis bültenleriyle bileşen değişikliği yayımlar. Araçtaki valf numarası ile şemadaki numara tutmuyorsa çıktı değil araç haklıdır.

Sahada şema okurken sık yapılan yorum hataları

Şema okuma hatalarının çoğu bilgi eksikliğinden değil, farkında olunmayan varsayımlardan doğar. Aşağıdakiler atölyede en sık tekrarlananlardır ve her biri ölçülebilir zaman kaybına yol açar.

• Şemayı yerleşim haritası sanmak: Çizimdeki konum ve yön fiziksel yerleşimi göstermez; valfi bulmak için yerleşim resmine geçmek gerekir.
• Valf kutusunu fiziksel bölme sanmak: Yan yana duran kutular odalar değil, anahtarlama konumlarıdır; üç kutu üç konum demektir.
• Çizimin hangi durumu gösterdiğini atlamak: Çoğu şema sistemi basınçsız ve park çekili halde resmeder; bu bilinmeden konumlar yanlış yorumlanır.
• Kesik çizgiyi ana hat sanmak: Kumanda hatları düşük debili bilgi yollarıdır; buradan yüksek debi beklemek sağlam sistemi arızalı ilan ettirir.
• Park devresini düz mantıkla okumak: Yay körüğü hattında basınç freni bırakır; bu ters mantık atlandığında bütün park devresi yanlış yorumlanır.
• Dorse hatlarını karıştırmak: Besleme sürekli, kumanda yalnız fren anında basınçlıdır; karıştırılması dorse davranışını ters okutur.
• Farklı üreticinin şemasını kullanmak: Sembol ve renk gelenekleri arasındaki fark, doğru okunan bir şemayı bile yanlış araca uygulatır.
• Elektronik katmanı yok saymak: EBS ve ABS'li araçta pnömatik olarak doğru görünen bir hat, elektronik karar nedeniyle farklı davranabilir.

Bu hataların ortak paydası acelecliktir. Lejantı okumak, dipnotları taramak ve şemayı katman katman işaretlemek toplam birkaç dakika sürer; atlanınca kaybedilen süre saatlerle ölçülür. Şema okumak bir yetenek değil, sırası belli bir disiplindir.

Son olarak şemanın sınırı bilinmelidir. Şema sistemin nasıl kurulduğunu ve nasıl davranması gerektiğini anlatır; parçanın gerçekte ne yaptığını anlatmaz. Aşınmış bir conta, tıkanmış bir susturucu ya da yorulmuş bir yay şemada görünmez. Bu yüzden şema takibi ölçümle birlikte yürür: çizim arama alanını daraltır, ölçüm kararı verir. Her durumda aracın şasi ve donanım koduna ait güncel OE devre şeması ve servis kılavuzu esastır.
