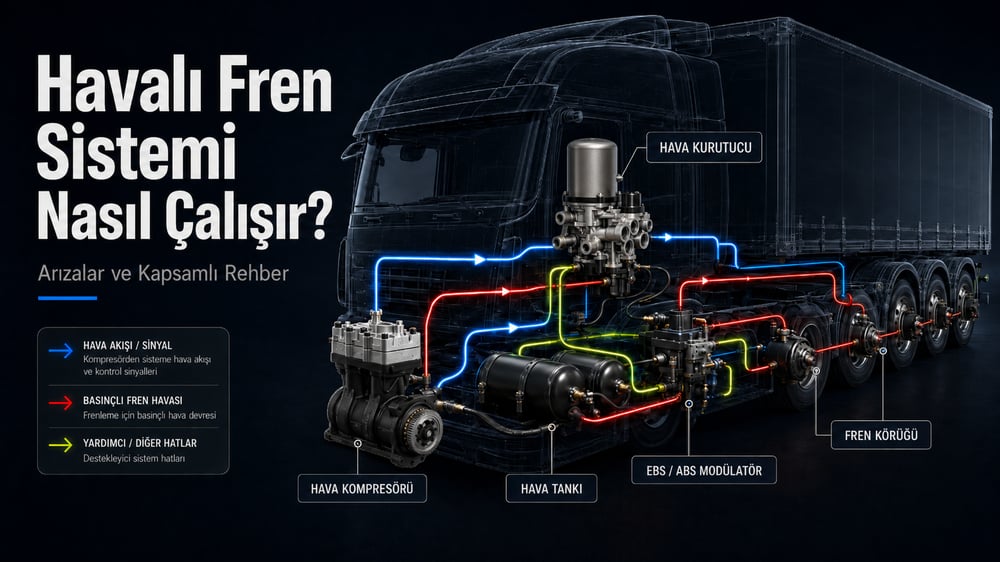

AĞIR TİCARİ ARAÇLARDA HAVALI FREN SİSTEMLERİ: ÇALIŞMA PRENSİBİ, PARÇA SÖZLÜĞÜ VE KAPSAMLI ARIZA REHBERİ

Ağır ticari araçların (kamyon, tır, otobüs ve çekici) devasa kütlelerini güvenle durdurabilmesi, standart binek araçlardaki hidrolik sıvılarla mümkün değildir. Bunun yerine, sınırsız ve çevre dostu bir kaynak olan "atmosferik hava" kullanılır. Havalı fren sistemleri; havanın sıkıştırılması, şartlandırılması, depolanması ve milisaniyeler içinde tekerleklere yönlendirilerek mekanik bir güce dönüştürülmesi prensibiyle çalışan kusursuz bir pnömatik ve elektromekanik sistemdir.

Bu kapsamlı rehberde; sistemin adım adım nasıl çalıştığını, alt bileşenlerin tam olarak ne işe yaradığını, arıza durumunda uygulanacak profesyonel çözümleri ve aklınıza gelebilecek tüm soruların yanıtlarını bulacaksınız.

1. HAVALI FREN SİSTEMİ NASIL ÇALIŞIR? (5 AŞAMALI ÇALIŞMA DÖNGÜSÜ)

Sistem, rastgele hava basan bir yapıdan ziyade, katı termodinamik ve mekanik kurallara bağlı 5 ana aşamadan oluşur.

Aşama 1: Üretim (Havanın Sıkıştırılması)

• Ne, Nedir?: Sistemin kalbi olan Hava Fren Kompresörü tarafından gerçekleştirilir. Kompresör, gücünü doğrudan aracın motorundan (krank milinden veya dişlilerden) alır.

• Nasıl Çalışır?: Pistonlu bir motor gibi düşünün. Araç motoru çalıştıkça kompresörün pistonu aşağı yukarı hareket eder. Piston aşağı inerken (emme stroku), aracın dışındaki atmosferik havayı veya turbodan gelen havayı emme valfinden içeri çeker. Piston yukarı çıkarken (basma stroku), bu havayı silindir içinde sıkıştırır.

• Fiziksel Detay: Sıkışan havanın molekülleri birbirine yaklaştığı için termodinamik yasa gereği hava aşırı ısınır (200°C - 250°C'ye kadar çıkabilir) ve basıncı 8.5 ile 12.5 bar aralığına ulaşır. Kompresör bu süreçte kendi aşırı ısınmasını önlemek için aracın motor soğutma suyunu (antifriz) kendi gövdesi içinde dolaştırır.

Aşama 2: Şartlandırma (Temizleme, Soğutma ve Kurutma)

• Ne, Nedir?: Sıkıştırılan havanın sistem için zararlı olan nemden (su buharı) ve yağ partiküllerinden arındırılmasıdır. Bu işlem Hava İşlem Ünitesi (APU/E-APU) ve Kurutuculu Tahliye Valfi tarafından yapılır.

• Nasıl Çalışır?: Kompresörden çıkan 200°C'lik hava, çelik bir soğutma borusundan (serpantin) geçerek 60°C'nin altına düşürülür. Ardından hava işlem ünitesinin filtresine (kartuş) girer. Bu filtrenin içinde suyu sünger gibi çeken "Silika Jel" granülleri vardır. Hava bu granüllerin arasından geçerken içindeki nem hapsedilir. Ayrıca filtrenin alt kısmındaki ince tabaka, kompresörden sızabilecek mikro yağ buharını tutar.

• Neden Önemlidir?: Bu işlem yapılmazsa, sistemdeki su kışın -20°C'de buz tutarak valfleri patlatır veya yazın metalleri paslandırarak pnömatik aktüatörleri kilitler.

Aşama 3: Depolama ve Bölmelendirme (Güvenli Bekletme)

• Ne, Nedir?: Kurutulmuş temiz havanın, fren yapılana kadar basınçlı tüplerde (hava tankları) hazır bekletilmesi ve Dörtlü Dağıtıcı Ventil ile güvenlik devrelerine ayrılmasıdır.

• Nasıl Çalışır?: Sistem havayı tek bir büyük tanka doldurmaz. Eğer öyle olsaydı, ufak bir hortum patlamasında aracın tüm frenleri iptal olurdu. Dörtlü dağıtıcı ventil, havayı 4 veya daha fazla bağımsız devreye böler:

  1. Devre: Arka Aks Ana Freni

  2. Devre: Ön Aks Ana Freni

  3. Devre: Park (İmdat) Freni ve Dorse Beslemesi

  4. Devre: Havalı Süspansiyon ve Aksesuarlar (Kapı, korna)

• Güvenlik Mantığı: Basınç önceliği her zaman 1. ve 2. devrededir. Örneğin süspansiyon körüğü patlarsa (4. devre), dörtlü valf o hattı mekanik olarak kapatarak, kalan havanın frenler için tanklarda kalmasını sağlar.

Aşama 4: Dağıtım ve Sinyal Kontrolü (Yönlendirme)

• Ne, Nedir?: Sürücünün fren talebinin mekanik veya elektronik olarak valflere iletilmesidir. Ana parça Fren Pedal Valfi (Fren Ana Merkez Silindiri) ve EBS Fren Modülü'dür.

• Nasıl Çalışır?: Sürücü frene bastığında doğrudan tekerleklere giden hava hattını kendi ayağıyla açmaz. Pedala basma şiddeti bir sinyal yaratır. Geleneksel sistemlerde pedal, arkadaki bir valfi açarak ufak bir "pilot hava basıncı" (sinyal) gönderir. Modern sistemlerde ise pedalın altındaki EBS Fren Sinyal Verici, ayak hareketini elektrik sinyaline çevirip EBS beyin modülüne iletir. EBS modülü; hızı, direksiyon açısını ve yükü milisaniyeler içinde hesaplayarak EBS Röle Ventili ve modülatörlere komut verir.

Aşama 5: Pnömatik Aktüatörler (Mekanik Güce Dönüşüm)

• Ne, Nedir?: Dağıtılan yüksek basınçlı havanın, tekerlek merkezlerindeki Fren Silindirlerine ulaşıp balataları diske yapıştırmasıdır.

• Nasıl Çalışır?: Fren silindirinin içine giren 10 bar basınca sahip hava, içerideki kauçuk bir diyaframı (kalın bir balon gibi) şiddetle şişirir. Bu şişme hareketi, diyaframa bağlı olan itici mili (çubuğu) ileri doğru presler. İtici mil, fren kaliper mekanizmasını çevirerek balataları fren diskine olağanüstü bir kuvvetle bastırır ve sürtünme başlar.

• Tahliye (Freni Bırakma): Sürücü ayağını pedaldan çektiğinde Çabuk Tahliye Valfi devreye girer. Hava geldiği uzun yoldan geri dönmek yerine bu valf üzerinden "tısss" sesiyle anında atmosfere atılır ve tekerlek serbest kalır.

2. HAVALI FREN SİSTEMİ BİLEŞENLERİ SÖZLÜĞÜ

Sistemi oluşturan ve her biri OEM standartlarında üretilmesi gereken yedek parçaların işlevsel gruplandırması:

A. ABS ve EBS Elektronik Kontrol Grubu

• EBS Fren Modülü: Sistemin ana bilgisayarıdır. Yük ve yol durumunu analiz ederek tekerleklere gönderilecek bar değerini yönetir.

• ABS Elektronik Kontrol Ünitesi (ECU): Tekerlek kilitlenmesini algılayıp pnömatik müdahale yapan ana beyindir.

• ABS Sensör: Tekerlek poryasının devir hızını sürekli ölçerek ECU'ya veri iletir.

• EBS Fren Sinyal Verici: Fren pedalındaki mekanik ayak baskısını okuyarak dijital komuta dönüştürür.

• Ebs Modülatörü / EBS Dingil Modülatörü / EBS İki Yön Modülatörü: Beyinden gelen elektronik sinyallere göre valfleri açıp kapatan elektromekanik aktarma elemanlarıdır.

• EBS Dorse Modüllatörü & EBS Dorse Kontrol Ventili: Çekici ile dorsenin fren basınçlarını eşitleyerek makaslamayı (katlanmayı) engeller.

• ABS Role Valfi / ABS Çiftli Role Valfi / EBS Röle Ventili / Role Ventili: Ufak bir tetikleme sinyaliyle, tanklardaki büyük hava kütlesini hızla tekerleklere aktaran rölelerdir.

B. Hava Hazırlama ve Dağıtım Grubu

• Hava İşlem Ünitesi: Kurutucu, yağ tutucu ve basınç regülatörünün entegre edildiği ana manifolddur.

• Kurutuculu Tahliye Valfi: Sistem basıncı limite ulaştığında kompresörü boşa çıkaran (cut-out) ve fazla havayı kurutarak dışarı atan valftir.

• Dörtlü Dağıtıcı Ventil / Çoklu Dağıtıcı Ventil: Havanın tanklara 4 veya daha fazla devre üzerinden, emniyet öncelikli paylaştırılmasını sağlar.

• Dağıtıcı Valfi / Dağıtıcı Ventil: Hava yollarındaki ayrımlarda akışı yönetir.

• Basınç Sınırlama Valfi: Dorse gibi hassas bileşenlerin yüksek basınçtan (aşırı bar) hasar görmemesi için limiti sınırlar.

C. Kontrol, Sürüş ve Süspansiyon Valfleri

• Fren Ana Merkez Silindiri / Fren Pedal Valfi: Şoförün ayak tepkisini doğrudan hava basıncına çeviren valftir.

• Dorse Kontrol Valfi: Çekici fren yaptığında dorseye pnömatik komut ileten valftir.

• ALB Yük Algılama Valfi: Aracın körük basıncından boş/dolu olduğunu okuyup arka fren gücünü yük miktarına göre orantılar.

• Dorse Yükseklik Ayar Valfi: Havalı süspansiyona hava basarak dorse şasisini yüke rağmen yere paralel tutar.

• Aks Kaldırma Valfi: Araç boşken lastik aşınmasını ve yakıtı önlemek için dingili havaya kaldıran valftir.

• Kapı Kontrol Valfi: Otobüslerdeki pnömatik kapı pistonlarını yönetir.

D. Pnömatik Aktüatörler, Güvenlik ve Bağlantı Elemanları

• Fren Silindiri: Basınçlı havanın balatayı itecek mekanik bir pres gücüne dönüştüğü ana silindirdir.

• Park ve Boşaltma Valfi: İmdat frenini (el freni) yönetir. Çekildiğinde sistemi havadan tahliye ederek yayların mekanik kilitlenmesini sağlar.

• Acil Durum Valfi: Çekici-Dorse hava hortumu koptuğunda dorse frenlerini otomatik kilitleyen güvenlik elemanıdır.

• Yük Boşaltma Valfi: Basınç aşırı yükseldiğinde bypass görevi görür.

• Hava Tahliye Valfi / Tahliye Valfi / Çabuk Tahliye Valfi: Fren bırakıldığında havayı atmosfere atarak tekerleği hemen serbest bırakır.

• Çek Valfi: Havanın borularda tek yöne akmasını sağlayıp geri kaçakları engeller.

• Bağlantı Ekipmanları / Rakor: Poliamid hortumları valflere sızdırmaz şekilde bağlayan nipellerdir.

• Fren Toz Sacı: Kaliper mekanizmasını çamur, taş ve kardan koruyan zırhtır.

3. SIK KARŞILAŞILAN 10 HAVALI FREN ARIZASI VE ÇÖZÜMLERİ

Ağır vasıta tamirinde deneme-yanılma yapılamaz. Aşağıda, sahada ve servislerde en sık rastlanan pnömatik ve elektromekanik arızaların mühendislik çözümleri yer almaktadır:

1. Frenlerin Bırakmaması (Sıkma ve Isınma Sorunu)

• Belirti: Pedaldan ayak çekilmesine rağmen balataların diske sürtmeye devam etmesi, aşırı ısınma ve yanık kokusu.

• Kök Neden: Çabuk Tahliye Valfinin (Quick Release) egzoz portu yağ/çamur nedeniyle tıkanmış olabilir. Havanın tahliye olamaması diyaframın geri çekilmesini engeller.

• Müdahale: İlgili valflerin egzoz portları temizlenmeli veya valf tamir takımı (diyafram/oring) ile revize edilmelidir.

2. Sistemin Çok Geç Hava Doldurması

• Belirti: Araç çalıştırıldıktan sonra göstergedeki bar saatlerinin 8.5 bar seviyesine gelmesinin dakikalar sürmesi.

• Kök Neden: Hava Fren Kompresörünün silindir kapağında (valf pleyt) aşırı kurumlanma vardır veya segmanlar aşındığı için "kompresyon" kaybı mevcuttur. Alternatif olarak büyük bir rekor kaçağı olabilir.

• Müdahale: Kaçak kontrolü sonrası kompresör çıkışına manometre takılarak debi ölçülür. Kompresör silindir kapağı veya komple kompresör OEM standartlarında bir ürünle yenilenir.

3. Dorse Makaslaması (Dorsenin Çekiciyi İtmesi)

• Belirti: Kaygan zeminde veya ani frende dorsenin arkadan gelerek çekiciyi katlaması (Jackknifing).

• Kök Neden: Çekici ve dorse arasındaki fren senkronizasyonunun kaybolması. Dorse Kontrol Valfi basınç iletiminde gecikiyor olabilir.

• Müdahale: Diagnostik cihaz ile "Tractor-Trailer Sync" (Senkronizasyon) testi yapılır. Sarı ve kırmızı kaplin çıkış basınçları kalibre edilir.

4. Park (İmdat) Freninin Bırakmaması

• Belirti: Hava tankları dolu olmasına rağmen el freni valfi indirildiğinde aracın hareket etmemesi (tekerleklerin kilitli kalması).

• Kök Neden: Havalı frenlerde el freni "hava boşaltarak" tutar. Eğer Park ve Boşaltma Valfi arka imdat silindirlerine hava gönderemiyorsa veya silindir içindeki devasa yay kırılmışsa tekerlek salmaz.

• Müdahale: Park valfi çıkış barı ölçülür. Bar tamamsa arızalı fren silindiri manuel kurma cıvatasıyla boşa alınır ve parça yenilenir.

5. Fren Pedalında Pnömatik Gecikme (Süngerleşme)

• Belirti: Frene basılması ile frenlemenin gerçekleşmesi arasında saniyelik bir boşluk hissedilmesi.

• Kök Neden: EBS Röle Ventili içindeki kauçuk diyaframların veya o-ringlerin zamanla sertleşerek (termal yorulma) açma-kapama hızını kaybetmesi.

• Müdahale: Röle ventilleri orijinal tamir takımları ile yenilenir, reaksiyon süresi (milisaniye cinsinden) diagnostik ile ölçülür.

6. Kurutucu Valften Yağ Atması

• Belirti: Hava İşlem Ünitesinin (APU) alt egzozundan siyah, köpüklü motor yağı atılması.

• Kök Neden: Kompresör karterden motor yağını emiyor ve hava hattına basıyordur. Kompresörün yağ segmanları görevini yitirmiştir.

• Müdahale: Sadece filtre değiştirmek sorunu çözmez. Kompresör acilen revize edilmeli, sistemdeki poliamid borular yıkanmalı ve son olarak kurutucu kartuş değiştirilmelidir.

7. Kış Aylarında Valflerin Donması

• Belirti: Hava sıcaklığı 0°C'nin altına düştüğünde fren pedalının sertleşmesi veya aracın havayı tamamen tahliye edip kendini kilitlemesi.

• Kök Neden: Kurutuculu Tahliye Valfinin filtresinin zamanında değişmemesi sonucu sistemde kalan nemin valf kanallarında buz tutması.

• Müdahale: Buzlu valflere ASLA ateş/pürmüz tutulmaz (içindeki contalar erir). Sıcak hava ile çözülür, manuel nem tahliye musluklarından (tank altından) su atılır ve yeni filtre takılır.

8. Kompresörün Devreden Çıkmaması (Sürekli Çuf-Çuf Sesi)

• Belirti: 10-12 bar maksimum basınca ulaşıldığında bile sistemin havayı tahliye valfinden sürekli dışarı atması.

• Kök Neden: Basınç sınırlama/regülatör valfinin kompresöre "üretimi kes" sinyalini yollayamaması.

• Müdahale: Tahliye valfi regülatör ayarı kontrol edilir. Değişim gerekirse yapılır; aksi halde kompresör sürekli tam yükte çalışarak aşırı ısıdan kısa sürede parçalanır.

9. Kontak Kapatıldıktan Sonra Hava Basıncının Düşmesi

• Belirti: Gece park edilen aracın sabah hava tanklarının tamamen sıfırlanmış olması.

• Kök Neden: Dörtlü Dağıtıcı Ventil diyaframından, çek valflerden veya bağlantı rakorlarından mikro seviyede pnömatik sızıntı olması.

• Müdahale: Sistem tam doluyken köpük sprey (kaçak arama sıvısı) ile sessiz ortamda tüm valf egzozları ve Pnömatik nipeller kontrol edilir.

10. Sürekli Yanan ABS/EBS İkaz Lambaları

• Belirti: Gösterge panelinde kırmızı veya sarı EBS/ABS arıza ikonlarının sönmemesi.

• Kök Neden: Genellikle donanımsal değil, elektrikseldir. ABS Sensörünün kablosu kopmuş, sensör okuyucu dişliden uzaklaşmış veya EBS beyni oksitlenmiştir.

• Müdahale: Multimetre ile sensörün Ohm direnci ölçülür. Poryadaki okuyucu dişli (polar tekerlek) pas sökücü ile temizlenir. Sensör aralığı fabrika değerine ayarlanır.

4. HAVALI FREN SİSTEMLERİ HAKKINDA SIKÇA SORULAN SORULAR (SSS)

Şoförler, filo yöneticileri ve yeni teknisyenler tarafından en çok merak edilen sorular ve mühendislik tabanlı yanıtları:

1. Havalı fren sistemi ile otomobillerdeki hidrolik frenin temel farkı nedir? Hidrolik frenler kapalı bir devre içinde fren sıvısı (hidrolik) kullanır; sıvı biterse fren tamamen boşalır. Havalı sistemler ise ortamdaki havayı sürekli emer, basınca çevirir ve kullandıktan sonra atmosfere egzoz eder. Basınç üretme kapasitesi çok yüksek olduğu için 40 tonluk yükleri durdurmada sadece havalı sistemler kullanılabilir.

2. "Kamyonun freni patladı" demek havanın bittiği anlamına mı gelir? Hayır, bu yanlış bir tabirdir. Havalı sistemler "Hata Durumunda Güvenli" (Fail-Safe) prensibiyle tasarlanır. Sistemde hava biterse veya boru koparsa, İmdatlı Fren Silindirlerindeki devasa mekanik yaylar serbest kalır ve tekerlekleri anında kilitler (araç ilerleyemez). Fren patlaması aslında; aşırı kullanımdan dolayı balataların yanması/camlaşması ve diske sürtünme özelliğini kaybetmesidir (Fading).

3. Kurutucu filtre (kartuş) ne zaman değiştirilmelidir? Çalışma koşullarına bağlı olarak 50.000 ile 80.000 kilometre arasında değiştirilmesi önerilir. Ancak en doğru yaklaşım, her sonbaharda (havalar sıfır derecenin altına düşmeden hemen önce) değiştirmektir. Böylece kış aylarında valflerdeki donma riskinin önüne geçilir.

4. EBS modülatörü varken ayrıca ABS'ye gerek var mıdır? EBS (Elektronik Fren Sistemi), ABS'yi (Kilitlenmeyi Önleyici Fren Sistemi) kendi içinde barındıran üst düzey bir teknolojidir. ABS sadece tekerlek kaymaya başladığında devreye girer. EBS ise frene dokunulduğu andan itibaren basıncı yönetir. EBS olan bir araçta ABS özellikleri zaten mevcuttur.

5. Dörtlü dağıtıcı ventildeki bir boru patlarsa aracın tamamen frensiz kalma riski nedir? Sistemin emniyet tasarımı bunu engeller. Dörtlü ventildeki bypass kanalları, bir devredeki kaçağı algıladığında o hattı kapatır. Örneğin havalı süspansiyon (4. devre) hortumu kopsa bile, kompresörün ürettiği hava 1. ve 2. ana fren devrelerinde kalmaya devam eder, aracın frenleri tutar.

6. Hava tanklarının altındaki musluklar neden her gün çekilmelidir? Metal hava tanklarında gece/gündüz sıcaklık farklarından dolayı "yoğuşma (terleme)" meydana gelir. Filtre ne kadar iyi olursa olsun tankın dibinde bir miktar su birikir. Bu su, çekme muslukları ile atılmazsa pnömatik valflerin içine yürüyerek korozyona ve contaların erimesine yol açar.

7. ALB Valfi aracın yüklü veya boş olduğunu nasıl anlar? Modern havalı süspansiyonlu araçlarda ALB valfi, süspansiyon körüklerinin içindeki basıncı ölçer. Araç ne kadar yüklüyse, körüğün içindeki havanın basıncı o kadar artar. Valf bu basıncı "yük sensörü" olarak kullanır ve arka frenlere gidecek bar miktarını otomatik artırır.

8. Havalı fren valflerinde kalitesiz yedek parça kullanımının riski nedir? Havalı fren valfleri içlerindeki mikronluk toleranslar, yay tansiyonları ve özel kauçuk (Viton/NBR) o-ringlerle üretilir. Kalitesiz kauçuk, 12 bar basınca dayanamayıp yırtıldığında valf kilitlenir. Bu durum, seyir halindeyken bir tekerleğin aniden kitlenmesine veya frene basıldığında hiç tepki vermemesine yol açarak kazalara sebep olur.

9. Çek valf nedir ve havalı fende nerede kullanılır? Çek valf, akışkanın (havanın) tek yönde ilerlemesine izin veren, geri dönmesine (kaçmasına) müsaade etmeyen bir güvenlik parçasıdır. Özellikle kompresör çıkışlarında ve tank girişlerinde kullanılarak, motor stop ettiğinde havanın kompresör üzerinden geri boşalmasını engeller.

10. EBS sisteminde bir arıza olursa frenler tamamen iptal mi olur? Hayır. EBS beyni veya sensörler tamamen iflas etse bile sistem, "Pnömatik Yedekleme" (Pneumatic Backup) moduna geçer. Sürücü fren pedalına bastığında elektronik devre dışı kalır ama pedalın içindeki mekanik pnömatik valfler geleneksel yöntemle havayı tekerleklere iletmeye devam eder (sadece tepki süresi biraz yavaşlar ve ABS çalışmaz).

Bu rehber, teknik standartlara ve saha tecrübelerine dayanılarak bilgi amaçlı hazırlanmıştır. Fren sistemlerindeki her türlü müdahale yetkili ve eğitimli teknisyenler tarafından yapılmalıdır.
