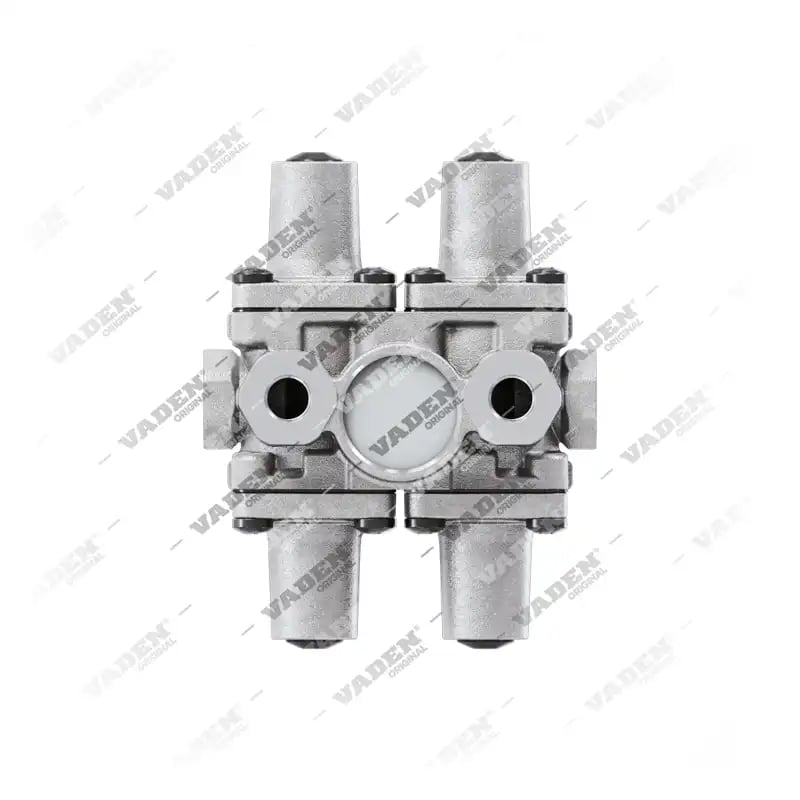

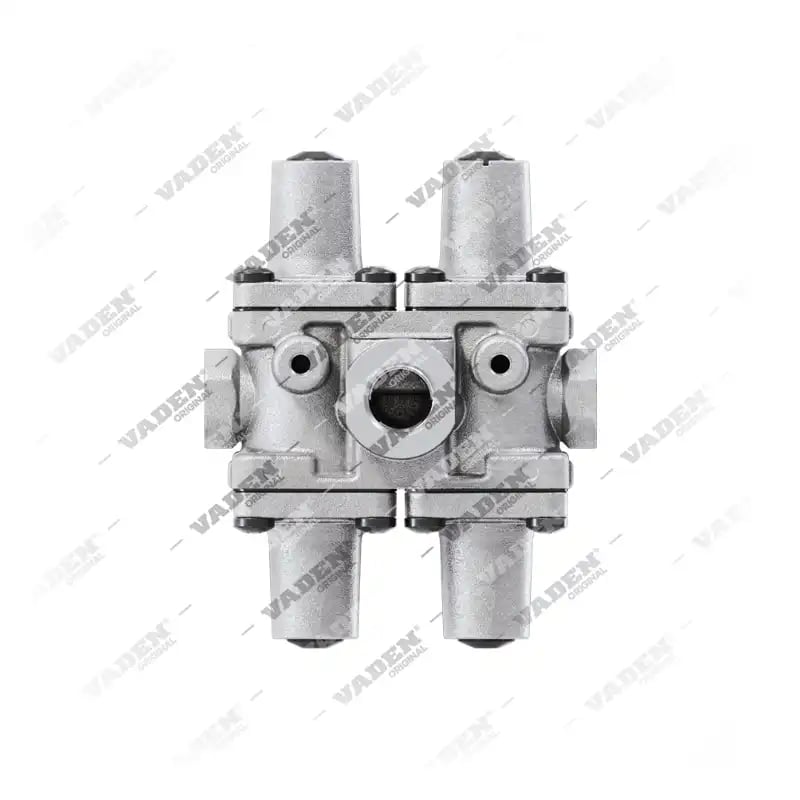

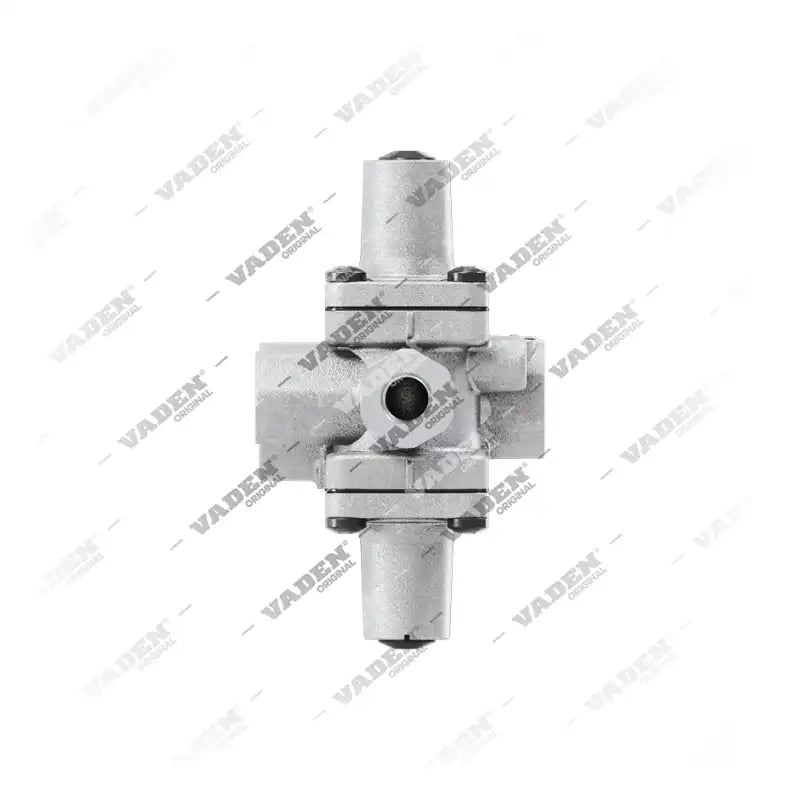

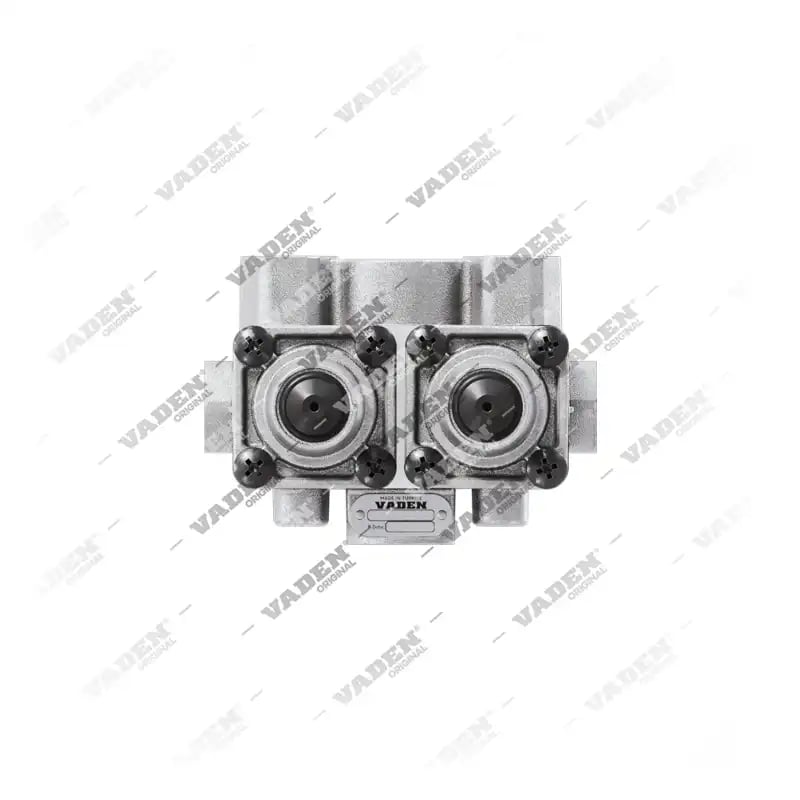

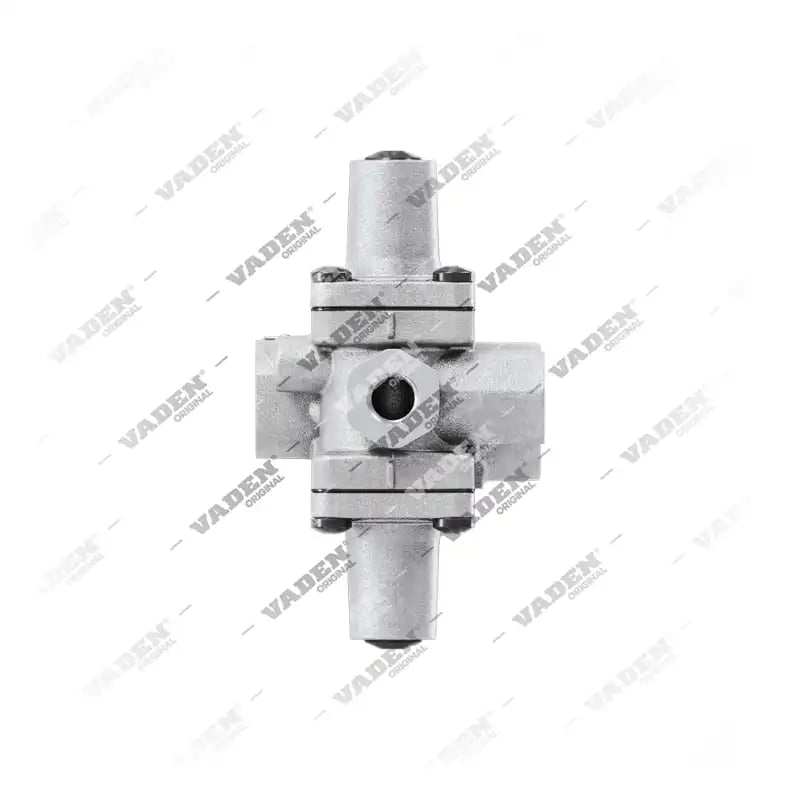

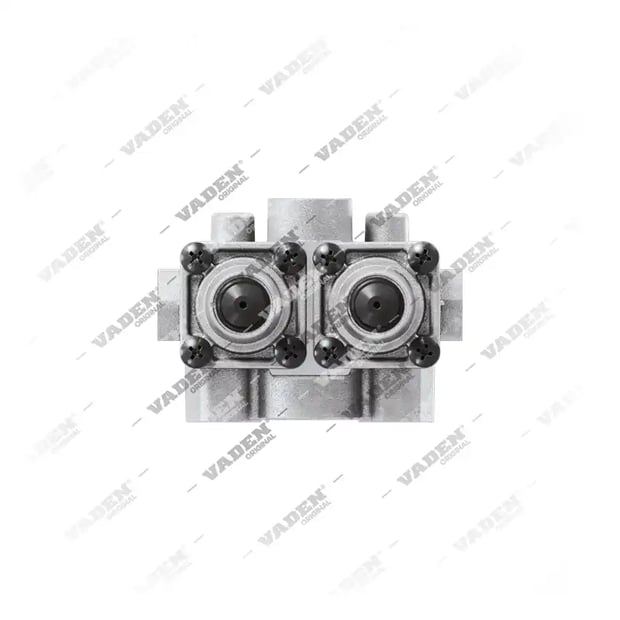

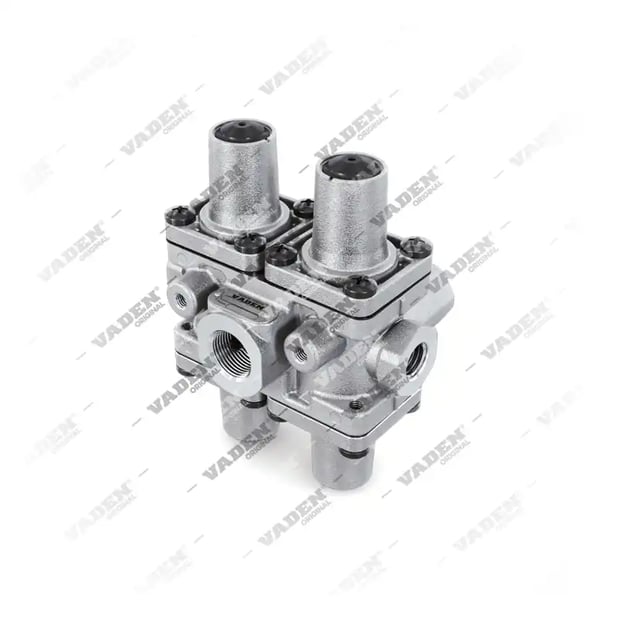

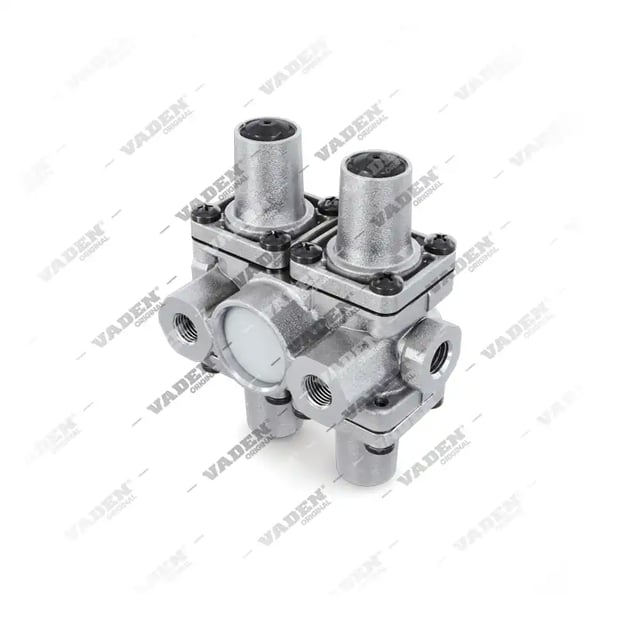

303.02.0111 WABCO Uyumlu Dörtlü Dağıtıcı Ventil Ünitesi
303.02.0111
Özet
Scania ve DAF araçların fren sistemleri için tasarlanmış, yüksek dayanımlı bileşenlerden üretilmiş dörtlü dağıtıcı ventil. M22x1,5 giriş ve M16x1,5 çıkış portları ile pnömatik sistemlerde güvenli basınç dağılımı sağlar. DAF 1505399, Scania 1337904 ve WABCO 9347023870 OE numaralarının muadilidir.
| EAN Kodu | 8683457009820 |
|---|
Sipariş İçin Hazır
Uyumlu OEM Kodları
-
SCANIA
- 1935508
- 1381883
- 1356635
- 1337904
-
WABCO
- 934 702 387 0
-
DAF
- 1505399
Açıklama
Dörtlü dağıtıcı ventil ne işe yarar?
Hava fren sistemlerinde kritik bir emniyet bileşeni olan bu ventil ünitesi, basınçlı havayı dört bağımsız devreye bölerek sistem güvenliğini artırır.Araç uyumluluğu ve teknik detaylar
Bu ürün, Scania ve DAF araçlarda kullanılmak üzere tasarlanmıştır. M22x1,5 port girişi ve M16x1,5 port çıkışları ile pnömatik hatlara kolayca entegre edilir. Parça, 6,5 BAR açılış basıncı değerlerine sahip çıkışları ile ağır vasıta fren sistemlerinde stabil bir çalışma sunar.Montaj ve bakım önerileri
Montaj sırasında bağlantı portlarının temizliği ve sızdırmazlık elemanlarının kontrolü, ünitenin uzun ömürlü kullanımı için kritiktir. Servis sırasında çıkış basınçlarının (6,5 BAR ve 7,5 BAR) doğru ayarlandığından emin olunmalıdır.Sistem emniyeti ve çalışma prensibi
Sistemin genel işleyişinde bir devrede meydana gelen hava kaçağı durumunda, diğer devrelerin basıncını koruyarak aracın frenleme kabiliyetini sürdürmesine yardımcı olur. Uyumluluk listesine göz atın.OE numarası karşılıkları
303.02.0111 (Dörtlü Dağıtıcı Ventil), DAF, Scania ve WABCO OE numaralarının muadilidir. DAF OE numarası 1505399 ile birebir değiştirilebilir. Ayrıca Scania OE numaraları 1337904, 1356635, 1381883, 1935508 ve WABCO OE numarası 9347023870 ile de birebir değiştirilebilir.Teknik Özellikler
| Port 1 | M22x1,5 |
|---|---|
| Port 21 | M16x1,5 |
| Port 22 | M16x1,5 |
| Port 23 | M16x1,5 |
| Port 24 | M16x1,5 |
| Açılış Basıncı 21 | 6,5 BAR |
| Açılış Basıncı 22 | 6,5 BAR |
| Açılış Basıncı 23 | 7,5 BAR |
| Açılış Basıncı 24 | 6,5 BAR |
| Kapanış Basıncı 21 | 4,5 BAR |
| Kapanış Basıncı 22 | 4,5 BAR |
| Kapanış Basıncı 23 | 4,5 BAR |
| Kapanış Basıncı 24 | 4,5 BAR |
Diğer OEM'ler
DAF
- 1505399
SCANIA
- 1935508
- 1381883
- 1356635
- 1337904
WABCO
- 9347023870
- 934 702 387 0
Kullanıldığı Araçlar
| Marka | Model | Model Tipi | Motor |
|---|---|---|---|
| DAF | |||
| SCANIA | |||
| WABCO |
SSS
Ürün hangi araçlarla uyumludur?
Bu ventil ünitesi Scania ve DAF marka araçların fren sistemlerinde kullanılmak üzere tasarlanmıştır.
Teknik bağlantı ölçüleri nelerdir?
Ünite üzerinde bir adet M22x1,5 giriş portu ve üç adet M16x1,5 çıkış portu bulunmaktadır.
Basınç değerleri nedir?
Cihazın çıkış portları 6,5 BAR ile 7,5 BAR arasında değişen açılış basıncı değerlerine sahiptir.
Fren sistemindeki temel görevi nedir?
Basınçlı havayı dört bağımsız hatta paylaştırarak bir devredeki arızanın diğerlerini etkilemesini önler.
Bu ürünün OE referans numaraları nelerdir?
303.02.0111, DAF OE numarası 1505399 ile birebir değiştirilebilir. Ayrıca Scania OE numaraları 1337904, 1356635, 1381883, 1935508 ve WABCO OE numarası 9347023870 ile de birebir değiştirilebilir.
