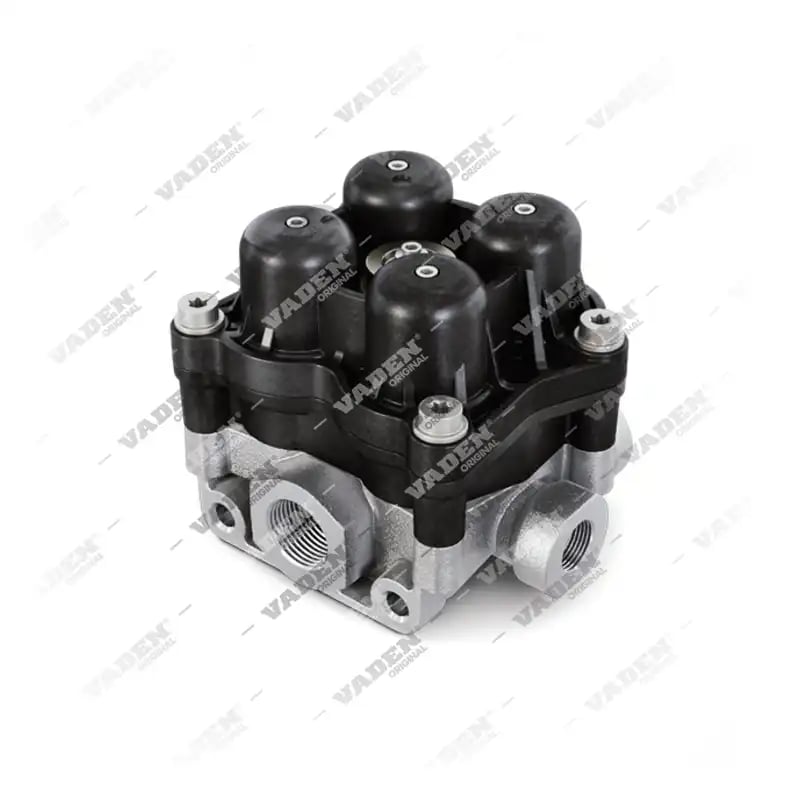

303.02.0046 Dörtlü Dağıtıcı Ventiller Ürünü
303.02.0046
Özet
Fren sistemlerinde basınç dağılımı sağlayan, 12 BAR çalışma basıncına sahip dörtlü dağıtıcı ventil. M22x1,5 ana giriş ve M16x1,5 çıkış portları ile ağır hizmet koşullarına uygun yüksek dayanımlı bileşenlerden üretilmiştir.
| EAN Kodu | 8683457005259 |
|---|
Sipariş İçin Hazır
Açıklama
Dörtlü Dağıtıcı Ventil ne işe yarar?
Fren sistemlerinde hava basıncının kontrollü bir şekilde bölümlere aktarılmasını sağlayan bu bileşen, sistem kararlılığı için kritik bir rol oynar. Ağır vasıta fren devrelerinde basınç dengesini korumak amacıyla tasarlanan bu parça, yüksek dayanımlı bileşen yapısı sayesinde zorlu çalışma koşullarında güvenilir performans sergiler.Teknik Özellikler ve Bağlantı Portları
Ürün, M22x1,5 ana port girişine ve diğer tüm çıkış portları olan M16x1,5 bağlantı noktalarına sahiptir. 12 BAR çalışma basıncı aralığında görev yapan bu ventil, 8 BAR ile 8,3 BAR arasında değişen açılış basınçları ve 5,5 BAR kapanış basıncı değerleriyle hassas bir kontrol sağlar.Montaj ve Bakım Süreçleri
Montaj sırasında port diş yapılarının ve sızdırmazlık elemanlarının kontrol edilmesi önerilir. Servis sırasında bağlantı noktalarının temiz tutulması ve maksimum 20 BAR basınç limitlerine dikkat edilmesi, bileşenin kullanım ömrünü korumak adına önemlidir.Performans ve Basınç Değerleri
Sistem performansını optimize etmek için doğru basınç değerlerine sahip bu parça tercih edilmelidir. Uyumluluk listesine göz atın.Teknik Özellikler
| Port 1 | M22x1,5 |
|---|---|
| Port 21 | M16x1,5 |
| Port 22 | M16x1,5 |
| Port 23 | M16x1,5 |
| Port 24 | M16x1,5 |
| Çalışma Basıncı | 12 BAR |
| Açılış Basıncı 21 | 8 BAR |
| Açılış Basıncı 22 | 8 BAR |
| Açılış Basıncı 23 | 8,3 BAR |
| Açılış Basıncı 24 | 8,1 BAR |
| Kapanış Basıncı 21 | 5,5 BAR |
| Kapanış Basıncı 22 | 5,5 BAR |
| Kapanış Basıncı 23 | 5,5 BAR |
| Kapanış Basıncı 24 | 5,5 BAR |
| Basınç | MAX 20 BAR |
İlişkili Ürünler
Tamir Takımları
SSS
Ürünün çalışma basıncı aralığı nedir?
Bu ürün 12 BAR çalışma basıncına sahiptir ve maksimum 20 BAR basınca kadar dayanım gösterir.
Bağlantı port ölçüleri nelerdir?
Ana giriş portu M22x1,5 ölçülerindedir; diğer tüm çıkış portları ise M16x1,5 standartlarındadır.
Açılış ve kapanış basınçları nasıl çalışır?
Ürün, portlara bağlı olarak 8 ile 8,3 BAR arasında açılırken, tüm çıkışlarda 5,5 BAR seviyesinde kapanış sağlar.
Hangi sistemlerde kullanılır?
Ağır vasıta araçların fren sistemlerinde hava basıncını bölümlere dağıtmak amacıyla kullanılır.
