303.02.0034 Dörtlü Dağıtıcı Ventil
3639 görüntülendi

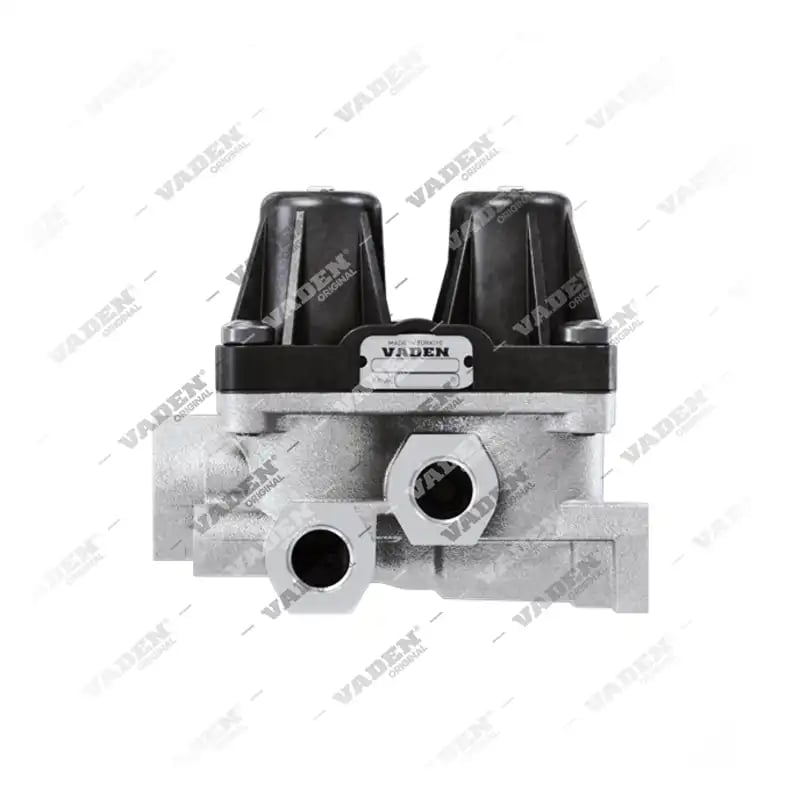

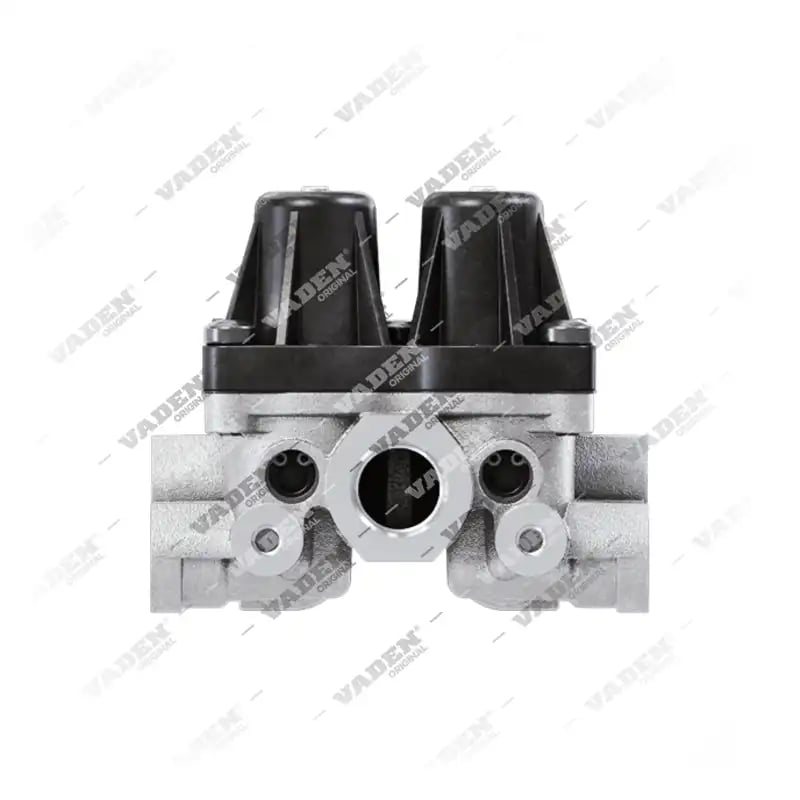

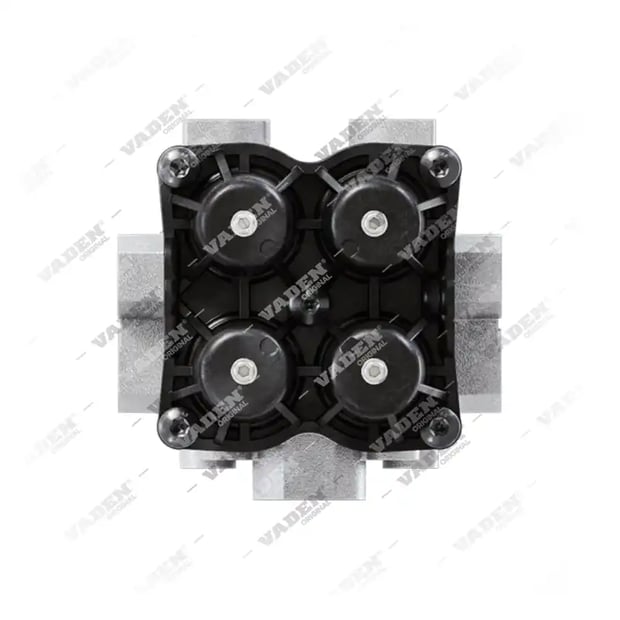

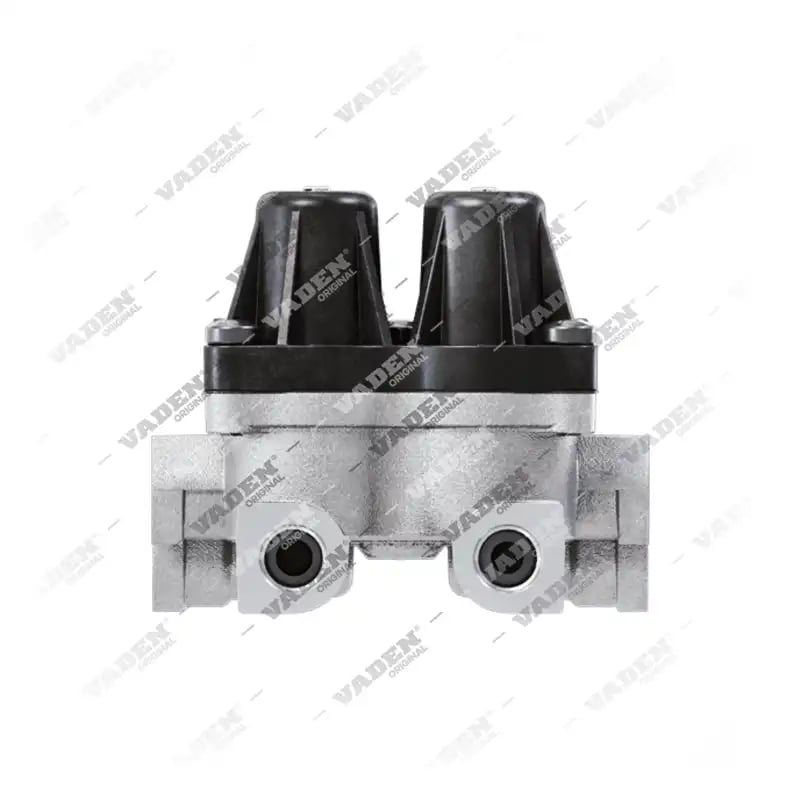

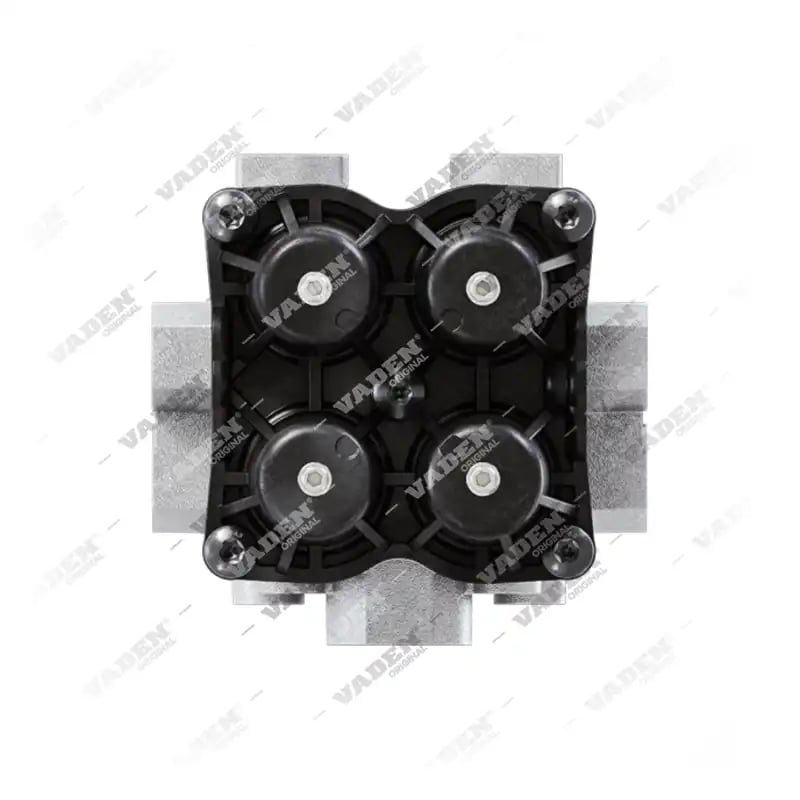

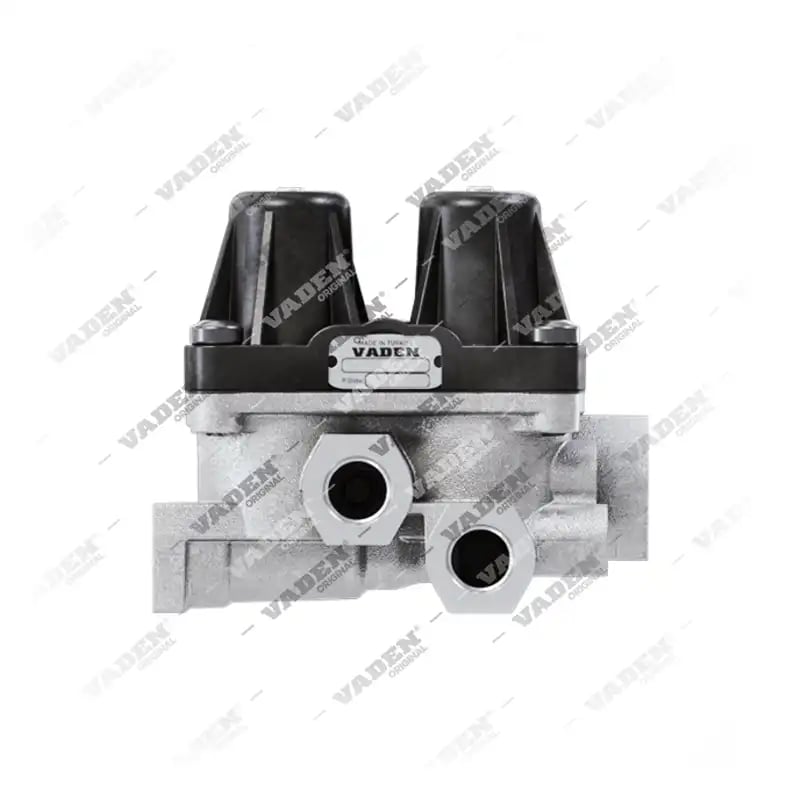

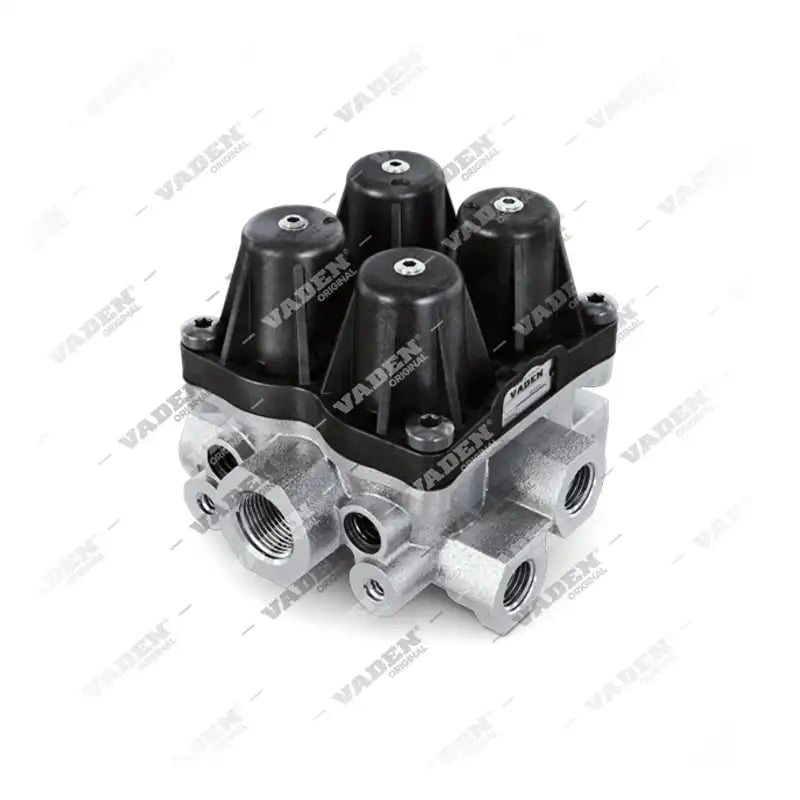

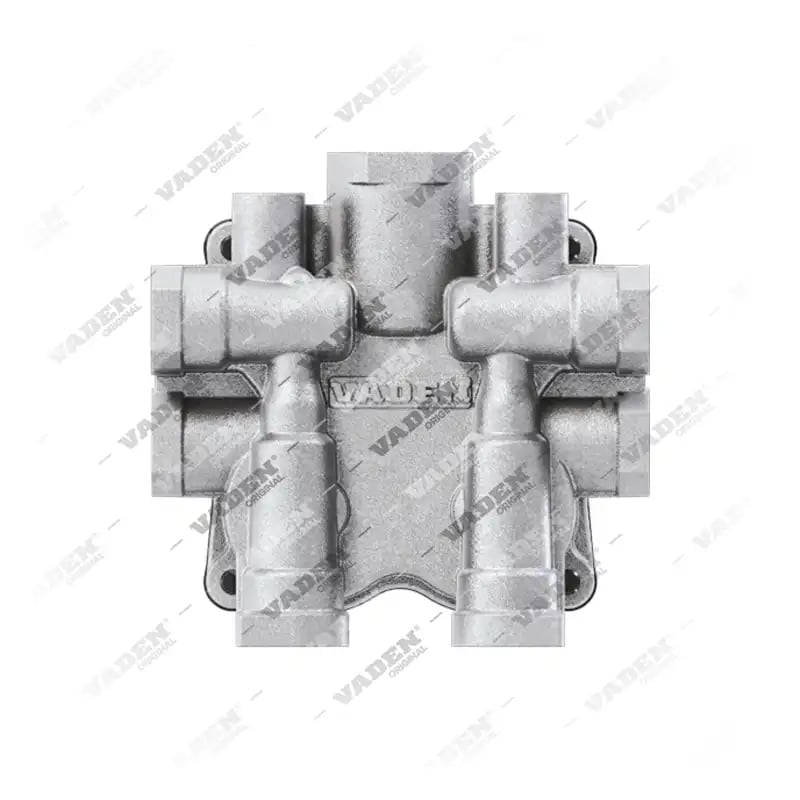

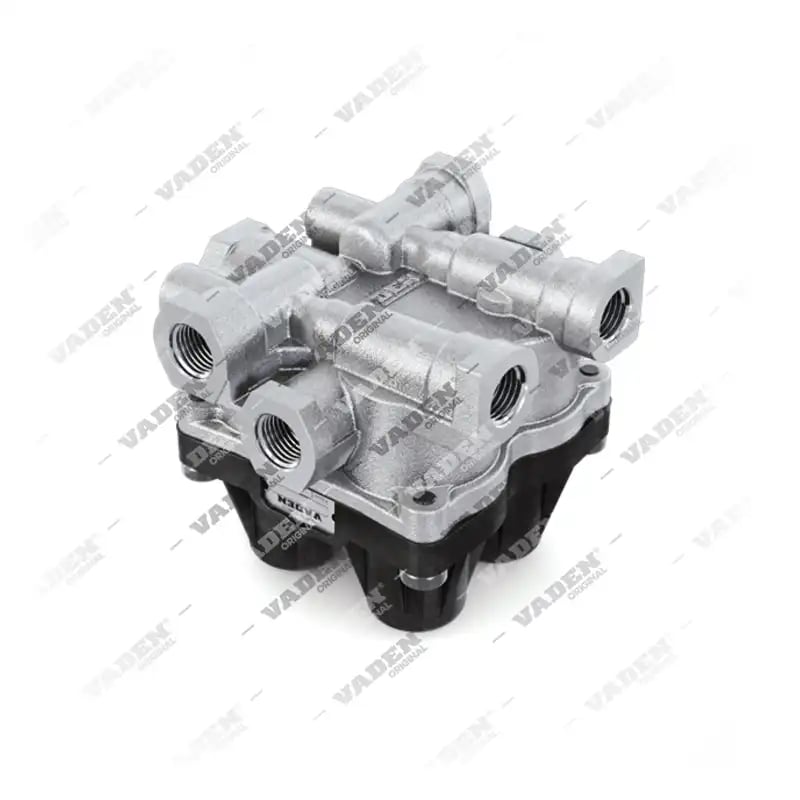

303.02.0034 DAF ve VOLVO Dörtlü Dağıtıcı Ventil

303.02.0034

Özet

Port 1: M22x1,5; Port 12: M16x1,5; Port 21: M16x1,5; Port 22: M16x1,5; Port 11: M16x1,5; Port 23: M16x1,5; Port 24: M16x1,5. Açılış Basıncı 21/22: 6,3 BAR; Açılış Basıncı 23/24: 5,8 BAR; Kapanış Basıncı 23: 4 BAR; Kapanış Basıncı 24: 4,5 BAR. Maksimum 13 BAR basınç kapasitesi ile yüksek dayanımlı bileşenlerden üretilmiştir.

Ürün kimlik bilgileri
EAN Kodu8699031096315
Sipariş İçin Hazır
Bilgi Al
Paylaş
WhatsApp Facebook X LinkedIn

Uyumlu OEM Kodları

  • VOLVO
    • 21225479
    • 20755195
    • 20716313
    • 20452151
    • 20382309
  • WABCO
    • 934 714 740 0
    • 934 714 140 0
  • DAF
    • 1528375

Açıklama

Fren sistemlerinde hava dağıtımını yönetmek için tasarlanan bu parça, ağır vasıta araçların pnömatik kontrol süreçlerinde kritik bir rol oynar. Yüksek dayanımlı bileşenler kullanılarak üretilen ürün, sistem içindeki basınç değişimlerini hassasiyetle yöneterek güvenli bir çalışma ortamı sağlar.

303.02.0034 ürününün DAF (1528375) ve VOLVO (20382309, 20452151, 20716313, 20755195, 21225479, 21225479) araçlarında kullanılan OE muadilidir. Ayrıca WABCO (9347147400, 9347141400) sistemleri ile de tam uyum içerisindedir. Bu parça özellikle VOLVO FH serisi, FM serisi ve MACK Granite/Pinnacle modelleri gibi ağır vasıta gruplarında yüksek performans gösterir.

Teknik kurulum sırasında port ölçülerine ve basınç değerlerine dikkat edilmelidir. Port 1 için M22x1,5 ve diğer portlar için M16x1,5 bağlantı tipleri mevcuttur. Montaj esnasında sızdırmazlık kontrollerinin yapılması ve doğru basınç aralıklarının takip edilmesi sistem güvenliği için elzemdir.

Sistemdeki hava akışının dengelenmesi ve doğru zamanda devreye girme süreçleri için bu bileşen optimize edilmiştir. Servis süreçlerinde yedek parça seçiminin aracın teknik spesifikasyonlarına uygun olması uzun ömürlü kullanım sağlar.

Teknik Özellikler

Teknik Özellikler
Port 1M22x1,5
Port 12M16x1,5
Port 21M16x1,5
Port 22M16x1,5
Port 11M16x1,5
Port 23M16x1,5
Port 24M16x1,5
Açılış Basıncı 216,3 BAR
Açılış Basıncı 226,3 BAR
Açılış Basıncı 235,8 BAR
Açılış Basıncı 245,8 BAR
Kapanış Basıncı 234 BAR
Kapanış Basıncı 244,5 BAR
BasınçMAX 13 BAR

Diğer OEM'ler

DAF

  • 1528375

VOLVO

  • 21225479
  • 20755195
  • 20716313
  • 20452151
  • 20382309

WABCO

  • 9347147400
  • 9347141400
  • 934.714.740.0
  • 934 714 740 0
  • 934 714 140 0

İlişkili Ürünler

Tamir Takımları

Kullanıldığı Araçlar

Kullanıldığı Araçlar
MarkaModelModel TipiMotor
DAF
MACK Granite MP7
MACK Pinnacle MP8
RENAULT TRUCKS Kerax DXi11
RENAULT TRUCKS Magnum DXi12
RENAULT TRUCKS Magnum DXi13
RENAULT TRUCKS Premium DXi11
RENAULT TRUCKS Premium DXi13
VOLVO
VOLVO B11R D11A
VOLVO B13R D13B
VOLVO FH12 D12C
VOLVO FH12 D12D
VOLVO FH13 D13A
VOLVO FH13 D13B
VOLVO FH13 D13C
VOLVO FH16 D16C
VOLVO FH16 D16E
VOLVO FH16 D16G
VOLVO FM10 D10A
VOLVO FM11 D11A
VOLVO FM11 D11B
VOLVO FM12 D12C
VOLVO FM12 D12D
VOLVO FM13 D13A
VOLVO FM13 D13B
VOLVO FM13 D13C
VOLVO FMX D11B
VOLVO FMX D13C
VOLVO NH12 D12C
VOLVO TAD1341-1345VE D13
VOLVO VHD D12
VOLVO VHD D13
VOLVO VNL D12
VOLVO VNL D13
WABCO

SSS

Bu parça hangi araç modelleri ile uyumludur?
Ürün; VOLVO FH, FM, FMX serileri ile DAF ve MACK Granite/Pinnacle gibi ağır vasıta modellerinde kullanılabilmektedir.
Teknik bağlantı ölçüleri nelerdir?
Port 1 bağlantısı M22x1,5 olup, diğer tüm giriş portları M16x1,5 ölçülerindedir.
Hangi OEM referans numaraları ile eşleşmektedir?
DAF (1528375), VOLVO (20382309, 20452151, 20716313, 20755195, 21225479) ve WABCO (9347147400, 934714140) kodlarıyla uyumludur.
Çalışma basınç değerleri nasıldır?
Açılış basıncı port bazlı olarak 6,3 BAR ile 5,8 BAR arasında değişirken, maksimum çalışma basıncı 13 BAR'dır.
Montaj sırasında nelere dikkat edilmelidir?
Pnömatik sistemin bütünlüğü için port girişlerinin temizliği ve sızdırmazlık elemanlarının uygunluğu kontrol edilmelidir.
