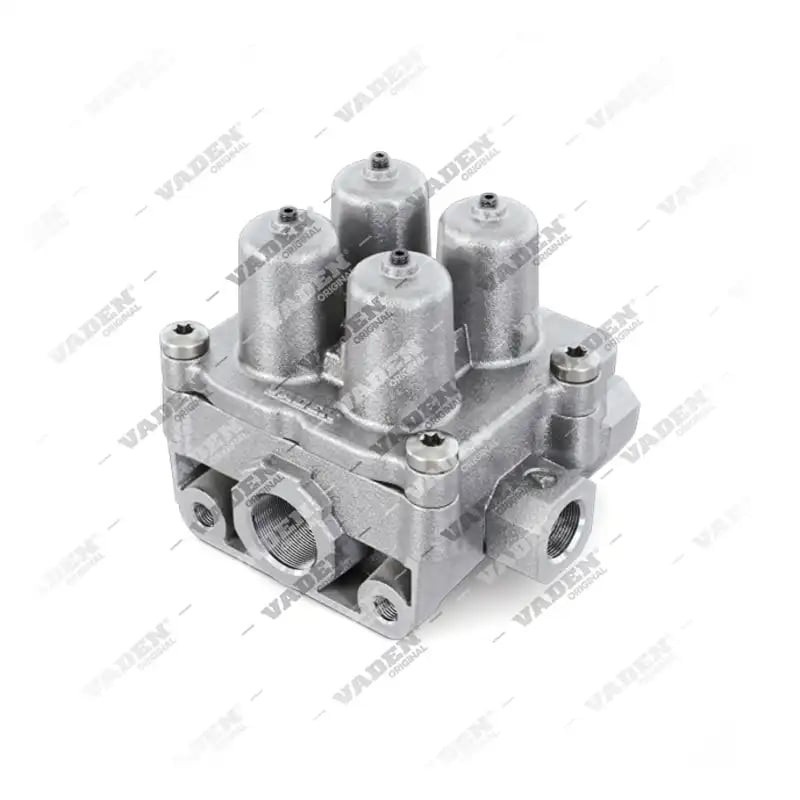

303.02.0032 Dörtlü Dağıtıcı Ventil, Fren Sistemi

4513 görüntülendi Güncelleme

303.02.0032 Dörtlü Dağıtıcı Ventil Muadili

303.02.0032

Özet

Mercedes-Benz, MAN, DAF ve Otokar gibi ağır vasıta modelleriyle uyumlu, yüksek dayanımlı bileşenlerden üretilen dörtlü dağıtıcı ventil. M22x1,5 giriş ve M16x1,5 çıkış portları ile pnömatik fren sistemlerinde güvenli basınç dağılımı sağlar. Alexander Dennis 656249, Daewoo 3454402120 ve DAF 1505403 OE numaralarının muadilidir.

Ürün kimlik bilgileri
EAN Kodu8699031096292
Sipariş İçin Hazır
Bilgi Al
Paylaş
WhatsApp Facebook X LinkedIn

Uyumlu OEM Kodları

  • WABCO
    • 934 714 125 0
  • OTOKAR
    • 13C2508165AA
  • MERCEDES BENZ
    • 003 431 69 06
  • MAN
    • ZG.04645-0002
  • LOHR
    • F00271322
  • LIEBHERR
    • 502666608
  • FREIGHTLINER
    • TDAS9347141250
  • DAF
    • 1505403
  • DAEWOO
    • 3454402120
  • ALEXANDER DENNIS
    • 656249

Açıklama

Dörtlü Dağıtıcı Ventil ne işe yarar?

Hava frenli ağır vasıta sistemlerinde hayati öneme sahip olan bu ünite, basınçlı havayı dört bağımsız devreye paylaştırarak frenleme güvenliğini en üst düzeye çıkarır. Ağır hizmet koşullarına uygun yüksek dayanımlı bileşenler ile üretilen bu ventil, bir devrede oluşabilecek hava kaçağının diğer devreleri etkilemesini engelleyerek sistemin sürekliliğini sağlar.

Uyumluluk ve araç modelleri

Ürün; Mercedes-Benz, MAN, DAF, Otokar, Daewoo ve Liebherr gibi ağır vasıta markalarının yanı sıra Freightliner ve Lohr gibi araçlarda da kullanılmaktadır. WABCO sistemleriyle tam uyum gösteren bu parça, ağır ticari araçların hava frenleme performansını korumak üzere tasarlanmıştır.

Montaj ve teknik detaylar

Montaj sırasında port bağlantılarının (M22x1,5 giriş ve M16x1,5 çıkışlar) sızdırmazlık kontrollerinin yapılması önerilir. 7 BAR açılış basıncı değerlerine sahip olan ünite, sistemdeki basınç dalgalanmalarına karşı hassas tepki verecek şekilde optimize edilmiştir.

Sistem performansı ve kontrol

Fren sisteminde performans kaybı veya basınç düşüşü fark edildiğinde ünitenin kontrol edilmesi gerekir. Doğru parça seçimi için mevcut OE referansları ile uyumluluk listesini incelemeniz faydalı olacaktır. Detayları inceleyin.

OE numarası karşılıkları

303.02.0032 (Dörtlü Dağıtıcı Ventil), Alexander Dennis, Daewoo, DAF, Freightliner, Liebherr, Lohr, MAN, Mercedes-Benz, Otokar ve WABCO OE numaralarının muadilidir. Alexander Dennis OE numarası 656249 ile birebir değiştirilebilir. Ayrıca Daewoo OE numarası 3454402120, DAF OE numarası 1505403, Freightliner OE numarası TDAS9347141250, Liebherr OE numarası 502666608, Lohr OE numarası F00271322, MAN OE numarası ZG046450002, Mercedes-Benz OE numarası 0034316906, Otokar OE numarası 13C2508165AA ve WABCO OE numarası 9347141250 ile de birebir değiştirilebilir.

Teknik Özellikler

Teknik Özellikler
Port 1M22x1,5
Port 21M16x1,5
Port 22M16x1,5
Port 23M16x1,5
Port 24M16x1,5
Açılış Basıncı 217 BAR
Açılış Basıncı 227 BAR
Açılış Basıncı 237 BAR
Açılış Basıncı 247,5 BAR
Kapanış Basıncı 215 BAR
Kapanış Basıncı 225 BAR
Kapanış Basıncı 235 BAR
Kapanış Basıncı 245 BAR

Diğer OEM'ler

ALEXANDER DENNIS

  • 656249

DAEWOO

  • 3454402120

DAF

  • 1505403

FREIGHTLINER

  • TDAS9347141250

LIEBHERR

  • 502666608

LOHR

  • F00271322

MAN

  • ZG046450002
  • ZG.04645-0002

MERCEDES BENZ

  • A0034316906
  • A003 431 69 06
  • 0034316906
  • 003.431.6906
  • 003.431.69.06
  • 003-431-69-06
  • 003 431 6906
  • 003 431 69 06

OTOKAR

  • 13C2508165AA

WABCO

  • 9347141250
  • 934.714.125.0
  • 934 714 125 0

Kullanıldığı Araçlar

Kullanıldığı Araçlar
MarkaModelModel TipiMotor
ALEXANDER DENNIS
DAEWOO
DAF
FREIGHTLINER
LIEBHERR
LOHR
MAN
MERCEDES BENZ
OTOKAR
WABCO

SSS

Dörtlü dağıtıcı ventil ne işe yarar?
Hava fren sisteminde basınçlı havayı dört farklı devreye paylaştırır ve bir devredeki kaçağın diğerlerini etkilemesini önleyerek emniyet sağlar.
Hangi araç markalarıyla uyumludur?
Mercedes-Benz, MAN, DAF, Otokar, Daewoo ve Liebherr gibi ağır vasıta markalarının pnömatik fren sistemleriyle uyumludur.
Teknik bağlantı ölçüleri nelerdir?
Ünite M22x1,5 giriş portuna sahiptir; çıkış portları ise M16x1,5 ölçülerindedir.
Basınç değerleri nasıldır?
Ünite üzerindeki portların açılış basıncı 7 BAR ile 7,5 BAR arasında değişirken, kapanış basıncı 5 BAR olarak stabilize edilmiştir.
Bu ürünün OE referans numaraları nelerdir?
303.02.0032, Alexander Dennis OE numarası 656249 ile birebir değiştirilebilir. Ayrıca Daewoo OE numarası 3454402120, DAF OE numarası 1505403, Freightliner OE numarası TDAS9347141250, Liebherr OE numarası 502666608, Lohr OE numarası F00271322, MAN OE numarası ZG046450002, Mercedes-Benz OE numarası 0034316906, Otokar OE numarası 13C2508165AA ve WABCO OE numarası 9347141250 ile de birebir değiştirilebilir.
