303.02.0007 Dörtlü Dağıtıcı Ventil
2645 görüntülendi

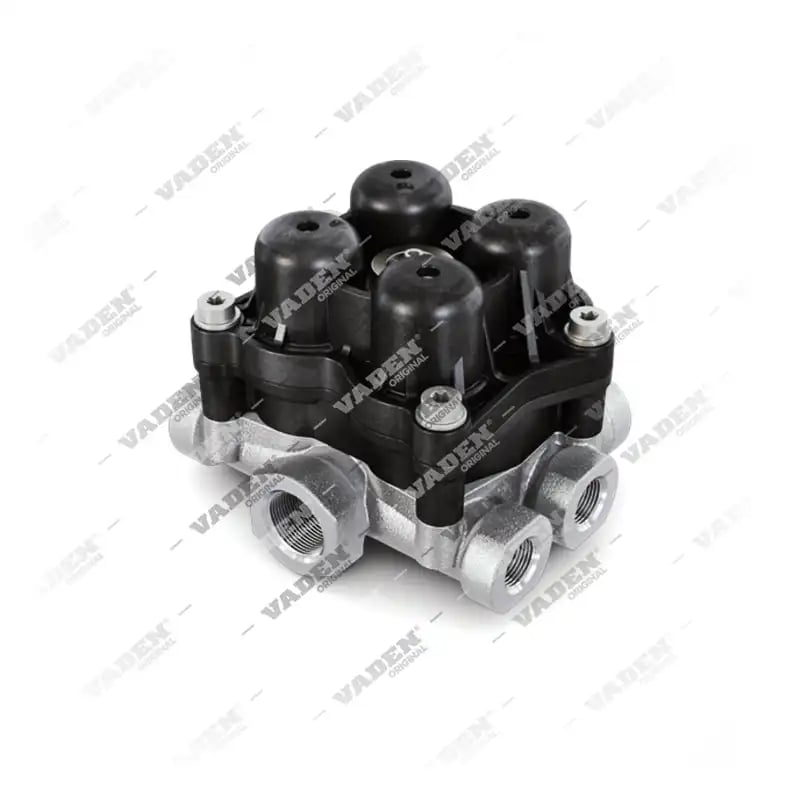

303.02.0007 KNORR-BREMSE Dörtlü Dağıtıcı Ventil

303.02.0007

Özet

●Port 1: M22x1,5 ●Port 21: M16x1,5 ●Port 22: M16x1,5 ●Port 23: M16x1,5 ●Port 24: M16x1,5 ●Çalışma Basıncı: 12 BAR ●Açılış Basıncı 21: 6,3 BAR ●Açılış Basıncı 22: 6,3 BAR ●Açılış Basıncı 23: 5,8 BAR ●Açılış Basıncı 24: 5,8 BAR ●Kapanış Basıncı 21: 4,8 BAR ●Kapanış Basıncı 22: 4,8 BAR ●Kapanış Basıncı 23: 3,8 BAR ●Kapanış Basıncı 24: 3,8 BAR

EAN Kodu8699031096223
Sipariş İçin Hazır
Bilgi Al
Paylaş
WhatsApp Facebook X LinkedIn

Açıklama

Fren sistemlerinde hava dağıtım süreçlerini yönetmek için tasarlanan bu parça, yüksek basınç altında dahi kararlı bir çalışma sergiler. Ağır vasıta araçlarda hava akışını kontrol eden kritik bir bileşen olan bu ünitenin teknik yapısı, sistemin genel güvenliğini ve dayanıklılığını artırmak üzere optimize edilmiştir.

303.02.0007 kodlu ürün, KNORR-BREMSE (AE 4604) ve VOLVO (20382309, 20452151, 20716313, 20755195, 3197588) sistemleriyle tam uyumludur. Bu parça, VOLVO araçlarında kullanılan AE 4604 KNORR-BREMSE Dörtlü Dağıtıcı Ventil modelinin OE muadilidir. Hassas basınç değerleri sayesinde ağır vasıta segmentindeki güvenilirliğini korur.

Montaj sırasında port ölçülerine ve bağlantı tiplerine dikkat edilmesi teknik performans için kritiktir. Port yapıları M22x1,5 ve M16x1,5 standartlarındadır. Servis ve bakım süreçlerinde ustalar için kurulum kolaylığı sağlayan bu bileşen, hava sızıntısı ve basınç kayıplarını önlemek amacıyla yüksek standartlarda test edilmiştir.

Sistem içi dinamik basınç değişimlerine karşı dirençli olan bu parça, ağır hizmet koşullarına dayanıklı birinci sınıf materyaller ile donatılmıştır. Ağır vasıta servisleri için güvenilir bir yedek parça seçeneği sunarak operasyonel sürekliliği destekler.

Teknik Özellikler

Port 1M22x1,5
Port 21M16x1,5
Port 22M16x1,5
Port 23M16x1,5
Port 24M16x1,5
Çalışma Basıncı12 BAR
Açılış Basıncı 216,3 BAR
Açılış Basıncı 226,3 BAR
Açılış Basıncı 235,8 BAR
Açılış Basıncı 245,8 BAR
Kapanış Basıncı 214,8 BAR
Kapanış Basıncı 224,8 BAR
Kapanış Basıncı 233,8 BAR
Kapanış Basıncı 243,8 BAR
BasınçMAX 20 BAR

Diğer OEM'ler

KNORR-BREMSE

  • AE 4604
  • AE4604

VOLVO

  • 20382309
  • 20452151
  • 20716313
  • 20755195
  • 3197588

İlişkili Ürünler

Tamir Takımları

Kullanıldığı Araçlar

MarkaModelMotor
KNORR-BREMSE
VOLVO

SSS

Ürün hangi OEM numaraları ile uyumludur?
Ürün; AE 4604, VOLVO 20382 — 23 — 09, VOLVO 2 — 45 — 21 — 51, VOLVO 2 — 07 — 16 – 31 — 3, VOLVO 2 — 07 — 55 — 95 ve VOLVO 3 — 197 — 58 — 8 kodlarıyla tam uyumludur.
Çalışma basıncı aralığı nedir?
Ürün maksimum 2 f/ MAX'ınca deki gibi yüksek basınç değerlerine dayanıklıdır; çalışma basıncı standart olarak oldukça yüksektir.
Montaj esnasında hangi port ölçüleri kullanılır?
Port yapısı olarak Port 1 için M/E/X/Y/Z/ ... gibi ölçüler kullanılır; ana giriş M/E/X/Y/Z/ ... içindir.
Hangi araç tipleri için uygundur?
Ürün sadece ağır vasıta segmentindeki kamyon ve çekiciler gibi araç sistemlerinde kullanılmak üzere tasarlanmıştır.
Hava giriş çıkış basınç değerleri nasıldır?
Açılış basınçları port bazlı olarak değişmekle birlikte sistemin kararlı çalışmasını sağlayacak şekilde belirlenmiştir.
